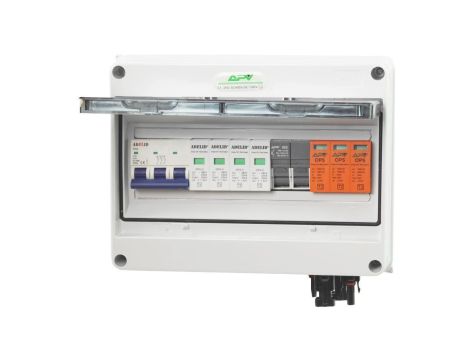

Rozdzielnica fotowoltaiczna natynkowa, jeden string, 1000V DC 32A IP65.

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

Wymiary: 330 x 260 x 138 mm [szer.xwys.xgł.]

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa, 12 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,

• 1x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,

• 1x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC, z dwoma wkładkami topikowymi,

• 1x ochronnik przepięć OPX 4P, klasy C,

• 1x wyłącznik nadprądowy WN6 3P, "C" 16A

• 2x dławik kablowy PG 11, na przewód 5-10 mm,

• 2x dławik kablowy PG 16, na przewód 10-14 mm,

• 2x złącze MC4,

• 4x gumowa zaślepka

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

• Klasa ochrony: T2,

• Ilość pól: 3,

• Wymagane zabezpieczenie: 32A,

• Napięcie znamionowe Un: 1000V DC,

• Napięcie stałej pracy Uc: 1060V DC,

• Prąd próbny In: 20kA

• Prąd MAX Imax: 40kA

• Up: <3.2 kV,

• Temperatura otoczenia pracy: -30/+50°C,

• Przyłącza max: 35 mm2,

• Wymiary: 54x94x62 mm (szer.xwys.xgł.),

• Montaż: szyna 35 mm,

• Szczelność: IP20,

• Certyfikat CE

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

• Klasa ochrony: C (II)

• Ilość pól: 4

• Prąd próbny In: 20kA

• Prąd MAX Imax: 40kA

• Uc: 385V

• Up: <1,2kV

• Certyfikat CE.

Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC

• Ilość pól: 2,

• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,

• Prąd maksymalny: 32A,

• Maksymalne napięcie robocze: 1000V,

• Rodzaj napięcia: DC,

• Częstotliwość: 50/60 Hz,

• Temperatura pracy: -25 to 50 °C,

• Wymiary: 36x78x60 mm (szer.xwys.xgł.),

• Montaż: szyna 35 mm,

• Szczelność: IP20,

• Certyfikat CE

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

• Napięcie znamionowe: 230/400V AC ,

• Częstotliwość znamionowa: 50/60 Hz ,

• Charakterystyka wyzwalania: C,

• Prąd znamionowy (A): 16,

• Ilość modułów: 3,

• Znamionowa zwarciowa zdolność łączeniowa: 6kA.
