Opis produktu

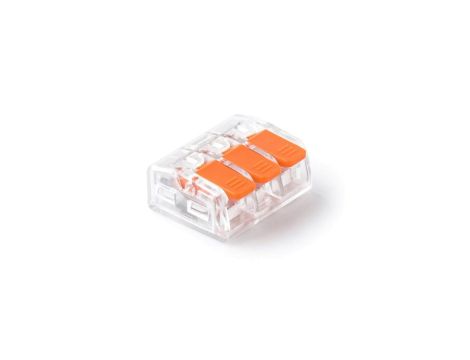

Szybkozłączka z dźwignią 3x 0,2-4,0mm2 przezroczysta E.4191T /100szt./
Szybkozłączka E.4191T to trójstykowe złącze elektryczne z dźwigniami blokującymi, przeznaczone do szybkiego łączenia przewodów w instalacjach niskonapięciowych. Konstrukcja umożliwia montaż przewodów sztywnych i elastycznych oraz przewodów wielożyłowych.
Cechy techniczne
- Prąd znamionowy: 32 A; napięcie znamionowe: 450 V.
- Przekrój znamionowy przewodów: 0,2–4,0 mm?; przewody elastyczne z tulejką: 0,2–2,5 mm?.
- Liczba zacisków: 3; dźwignie blokujące umożliwiają powtarzalne i beznarzędziowe połączenie.
- Obudowa przezroczysta z pomarańczowymi dźwigniami — ułatwia kontrolę poprawności osadzenia przewodów.
- Wymiary: 10,8 mm (wys.) × 21,8 mm (szer.) × 19,2 mm (dł.); masa: 4,3 g.
- Zakres temperatur pracy: -40 °C do 85 °C.
- Kompatybilność: przewody jednożyłowe (drut), przewody linkowe i wielożyłowe; zalecane stosowanie tulejek dla przewodów giętkich w zakresie podanym powyżej.
Zastosowanie produktu
- Połączenia w instalacjach niskonapięciowych: rozdzielnice, panele sterownicze, urządzenia automatyki.
- Szybkie modyfikacje i naprawy okablowania bez lutowania — instalacje budynkowe i przemysłowe (zgodnie z warunkami pracy i znamionami elektrycznymi).
- Aplikacje wymagające częstego odłączania i ponownego łączenia przewodów oraz tam, gdzie istotna jest kontrola poprawnego osadzenia przewodu.
- Przed montażem: odłączyć obwód od zasilania, przygotować przewody (odizolowanie, ewentualne użycie tulejek) i wprowadzić je do zacisków, następnie zamknąć dźwignie.
