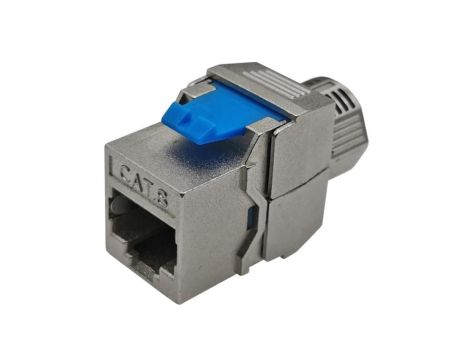

Moduł keystone RJ45 STP kat.8.1 UPoE ekranowany beznarzędziowy WireArte

Ekranowane gniazdo modularne typu keystone jack kategorii 8.1 od WIREARTE to najwyższej jakości moduł w rozwiązaniu RJ45, pozwalający uzyskać możliwość transmisyjną toru na poziomie 40 Gb/s, przy częstotliwościach pracy do 2 GHz.

Moduły DATAPOWER są wstecznie kompatybilne z interfejsem RJ45 dla wszystkich dotychczasowych kategorii: 6A, 6, 5E, 5.

Gniazda, odporne na mikrodrgania, szczególnie dedykowane są do obsługi szaf serwerowych, przełączników, szerokiej gamy urządzeń w centrach danych i punktach dystrybucyjnych. Cynkowa obudowa, odlewana ciśnieniowo, skutecznie eliminuje przesłuchy obce. Smukły korpus pozwala na stosowanie w panelach wysokiej gęstości zabudowy.

Moduł przystosowany jest do zabudowy modularnej Mediabox oraz wyposażania tzw. pustych patchpaneli keystone.

Zamontujemy go w:

• ramkach wyposażonych w supporty,
• puszkach podłogowych,
• kolumnach wysuwanych z blatu,
• listwach,
• korytach naściennych przystosowanych do montażu osprzętu Mediabox.

Uniwersalny rozmiar modułów systemu Mediabox (22,5 × 45 mm lub 45 × 45 mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Kontakt Simon K45 oraz innych opartych na standardzie 45 × 45 mm.

Najważniejsze zalety:

• Najwyższa jakość transmisji – prędkość do 40 Gb/s przy częstotliwości do 2 GHz
• Zgodność z normami – ISO/IEC 11801 oraz EN 50173
• Wsteczna kompatybilność – kompatybilne z kategoriami 6A, 6, 5E, 5
• Odporność na mikrodrgania – idealne do serwerowni i centrów danych
• Ekranowanie – metalowa obudowa eliminuje interferencje zewnętrzne
• Beznarzędziowa instalacja – szybkie i precyzyjne zakończenie kabli bez użycia narzędzi
• Smukły korpus – umożliwia stosowanie w panelach o wysokiej gęstości zabudowy.

Dane techniczne

Ogólne

• Producent: ALANTEC
• Kod producenta: MB009X
• Kategoria: 8
• Klasa: I 2000 MHz / 40 Gb/s
• Ekran: tak
• Rodzaj: beznarzędziowy
• Wymiary: 16.5 × 22.4 × 34 mm

Korpus

• Materiał: odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022

Gniazdo

• Trwałość wg norm: > 750 cykli
• Trwałość wg badań: > 1000 cykli
• Materiał styków: fosforobrąz
• Powłoka styków: 50 μcalowa warstwa złota
• Siła docisku styków: 100 g na styk
• Siła rozłączania: 50N przez 60s

Złącze szczelinowe

• Sekwencja: 568A/B
• Materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
• Przyjmuje przewody: 22-24 AWG (0.4 do 0.76 mm)
• Korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB

• Materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne

• Maks. wartość prądu: 1,5 A
• Rezystancja izolacji: 500 MΩ @ 100 Vdc
• Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• Rezystancja styków: 20 mΩ
• Rezystancja noży IDC: 2,5 mΩ

Zasilanie PoE

• Rodzaj: PoE++ High Power (typ 4) IEEE 802.3bt 100 W

Zakres temperatur

• Przechowywania: -40~70°C
• Pracy: -10~60°C

Wilgotność

• Względna: 85%
• Wilgotność maks.: 93%

Mediabox

System Mediabox to uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw.

Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań.

Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej.

Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.
