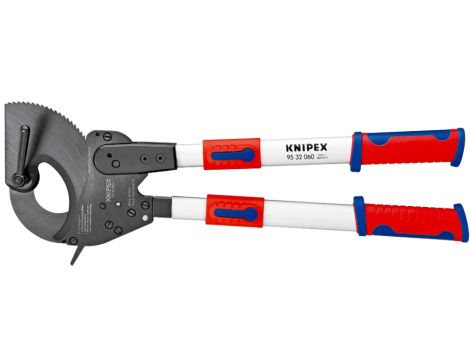

Knipex - Nożyce do kabli, (z mechanizmem zapadkowym) I ramionami teleskopowymi - 95 32 060

Dostępność:
Zapytanie ofertowe
Producent:
KNIPEX
EAN:
4003773071563
Kod producenta:
95 32 060
Dostępna ilość: 0 szt.
Atrybuty techniczne Nr artykułu - 95 32 060 EAN - 4003773071563 Główka - czernione Rękojeści - z osłonkami wielokomponentowymi Waga - 3820 g Wymiary - 630 x 200 x 60 mm Zasługę na REACH - zawiera...
Dodaj do ulubionych Powiadom znajomego
Opis produktu

Atrybuty techniczne

Nr artykułu - 95 32 060
EAN - 4003773071563
Główka - czernione
Rękojeści - z osłonkami wielokomponentowymi
Waga - 3820 g
Wymiary - 630 x 200 x 60 mm
Zasługę na REACH - zawiera SVHC
Zgodny z RoHS - nie dotyczy
Zakres cięcia kabla miedzianego, wielożyłowego - 740 mm˛
Zakres cięcia kabla miedzianego, wielożyłowego ؘ 60 mm
MCM - 1400


Do kabli miedzianych i aluminiowych, jedno- i wielożyłowych - również z izolacją z twardej gumy lub tworzywa sztucznego
Nie nadaje się do drutów stalowych, lin stalowych i bardzo drobnych (bardzo giętkich) przewodów
Przydatne także do cięcia kabli ze wzmacniającą powłoką stalową
Wymagają użycia niewielkiej siły dzięki optymalnemu przełożeniu dźwigni
Wysoka wydajność cięcia dzięki obsłudze dwiema rękami i mechanizmowi zapadkowemu
Ostrze może być cofnięte w każdej pozycji
Wielostopniowa regulacja długości ramion w zakresie 400 - 610 mm (niewielka długość transportowa, indywidualne dopasowanie do warunków pracy)
Długość narzędzia: 600 - 810 mm
Waga tylko ok. 3820 g
