Specyfikacja techniczna
- Moc: 75 W
- Napięcie: 110-240 V a.c.
- Częstotliwość: 50-60 Hz
- Temperatura robocza: 90-480 ˚C
- Stabilność temperatury: ±2 ˚C
- Typ grotu: T12-JL02, T12-BCM2, T12-K, T2-D16
- Czas nagrzewania: 6 s
Funkcje - stabilizacji temperatury, kalibracji temperatury (zakres -99 ~ +99˚C), hibernacji urządzenia, automatycznego wyłączenia
Specyfikacja techniczna
- Pamięć nastawu temperatury: x3
- Bezpiecznik: 6 A / 250 V, typ F6AL250V
- Wyłącznik: tak
- Wyłączanie automatyczne: 20~999 s
- Rodzaj wyświetlacza: LCD
- Napięcie zasilające lutownicę: 24 V d.c.
- Napięcie grot: masa
- Rezystancja grot: masa
- Długość przewodu: 1.05 m
- Klasa izolacji elektrycznej: I
- Masa: 0.47 kg

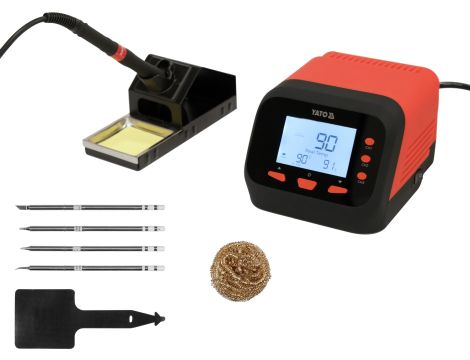

Zawartość zestawu - stacja lutownicza, grot lutowniczy x4 (T12-ILS, T12-JL02, T12-BCM2, T12-K), podstawka pod kolbę z kieszonką na czyścik do grotw z mosiężnych wirw,
Specyfikacja techniczna
- Zawartość zestawu cd.: gumowy uchwyt do szybkiej wymiany rozgrzanych grotw
- Symbol: YT-82462
Stacja lutownicza YT-82462 z wyświetlaczem LCD, regulacją i kalibracją temperatury, funkcją auto sleep oraz z trzema kanałami pamięci. Wspłpracuje z grotami typu T12. Groty T12 to połączenie zatopionego w ceramice drutu oporowego, czujnika temperatury oraz wysokiej jakości koŁ„cwki lutowniczej. Zintegrowana konstrukcja grotu umożliwia ekspresowe nagrzewanie oraz bardzo szybkie działanie stabilizacji temperatury.
Rozgrzanie grotu do temperatury 350°C trwa zaledwie 6 sekund. Kolba lutownicza pozwala na szybką wymianę grotw, jest bardzo przyjemna w dotyku i wyrżnia się jedną z najniższych odległości chwytu rączki od miejsca lutowania, co przydaje się podczas precyzyjnych prac.- moc: 75W
- napięcie robocze grzałki: 24V
- zakres temperatur: 90 - 480°C
- dokładność temperatury: +- 2°C
- stabilizacja temperatury
- kalibracja temperatury
- regulowana funkcja auto sleep: od 20 do 999 sekund
- przycisk on-off z przodu
Wyświetlacz LCD informuje nas o:
- zadanej, a następnie realnej temperaturze grotu
- aktualnie wykorzystywanej mocy urządzenia w formie bar grafu
- licznika dla funkcji auto sleep
- ustawieniach funkcji kalibracji temperatury
- ustawieniach funkcji auto sleep
- przejściu urządzenia w tryb auto sleep
- wyłączeniu urządzenia przyciskiem na przednim panelu
Kolba lutownicza:
- typ grotu: T12
- szybka wymiana grotu
- niewielka odległość chwytu rączki od miejsca lutowania: grot wystaje zaledwie 45 mm
- odporny na wysokie temperatury elastyczny przewd
- długość przewodu: 1,05 m
- waga kolby z grotem + przewd: około 65 g
Akcesoria w zestawie:
- cztery groty lutownicze: T12-ILS, T12-JL02, T12-BCM2, T12-K
- podstawka pod kolbę z kieszonką na czyścik do grotw z mosiężnych wirw
- gumowy uchwyt do szybkiej wymiany rozgrzanych grotw
Groty T12, mocne strony:
Jedną z największych zalet grotw o zintegrowanej konstrukcji jest wyeliminowanie problemu rezystancji powietrznej pomiędzy koŁ„cwką lutowniczą, a czujnikiem temperatury. Czujnik temperatury w grotach typu T12 jest połączony szeregowo z grzałką* i jest umiejscowiony w koŁ„cwce lutowniczej jak najbliżej jej czubka. Tym samym każda zmiana temperatury, np. podczas lutowania dużych elementw, jest niemal natychmiastowo odczytywana przez funkcję stabilizacji temperatury, ktra to w czasie rzeczywistym dostosuje moc urządzenia do utrzymania zadanej nastawy.**
Kolejną, docenianą przez wielu użytkownikw zaletą jest szybkość zmiany koŁ„cwki lutowniczej, a nawet możliwość jej wymiany bez konieczności czekania na ostudzenie się grotu. W tym celu wystarczy przy użyciu materiału odpornego na wysoką temperaturę chwycić za rozgrzany grot i wysunąć go z kolby lutowniczej.
Opis funkcji:
Stabilizacja temperatury umożliwia utrzymanie zadanej temperatury grota w rżnych warunkach zapotrzebowania ciepła na wykonanie prawidłowego połączenia lutowniczego. Grot w zależności od wielkości lutowanego elementu i pola lutowniczego oddaje mniej lub więcej ciepła. Urządzenie za pomocą wbudowanego czujnika temperatury grotu na bieżąco odczytuje jego realną wartość i porwnuje do zadanej, następnie w zależności od potrzeb zwiększa lub zmniejsza pobr mocy aby utrzymać zadaną temperaturę.
Kalibracja temperatury umożliwia skalibrowanie wbudowanego w grot czujnika temperatury. W zależności od jakości, rozmiaru i stopnia zużycia grotu wymagający użytkownik z pomocą urządzenia mierzącego temperaturę może samodzielnie skalibrować czujnik. Prawidłowy odczyt nie tylko pozytywnie wpływa na stabilizację temperatury, ale pomaga doświadczonemu użytkownikowi uniknąć błędw, np. przegrzania połączenia w płytkach PCB.
Auto sleep / hibernacja urządzenia umożliwia przejście stacji w tryb czuwania. Dzięki temu unikamy niepotrzebnego grzania grotu, co znacznie przedłuża jego żywotność.
Pamięć ustawieŁ„ umożliwia zapisanie ulubionych nastaww temperatury do trzech kanałw pamięci. Po zapisaniu, operator w szybki sposb ma możliwość przejścia na zapisane wcześniej nastawy.
UWAGA
*Czujnik temperatury w grotach T12 połączony jest w szeregu z drutem oporowym/grzałką. Komunikacja z układem sterującym odbywa się za pomocą przewodw zasilających grzałkę. Zazwyczaj w tego typu konstrukcjach specjalny układ sterujący na niecałą milisekundę odcina zasilanie grzałki, odczytuje temperaturę koŁ„cwki grotu oraz na bieżąco dostosowuje parametry poboru mocy w zależności od potrzeby. Jest to proces cykliczny i nie zauważalny podczas normalnej pracy, a jego efektem jest stabilizacja temperatury koŁ„cwki grotu.
**Dla porwnania stabilizacja temperatury w urządzeniach o konstrukcji kolby z grzałką i nasuwanym na niej grotem jest opŁşniona o wpływ rezystancji powietrznej. Powietrze w wolnej przestrzeni pomiędzy grotem a grzałką rwnież musi się nagrzać lub schłodzić, co dodatkowo wydłuża reakcję wbudowanego w grzałce czujnika temperatury. Stabilizacja, zwłaszcza w starszych konstrukcjach gdzie czujnik temperatury wbudowany był w środek elementu grzejnego, działała powoli. Nowoczesne kolby np na groty 900M, takie jak w urządzeniach YT-82456, YT-82458 oraz YT-82459, posiadają grzałki nowej generacji o specjalnym kształcie i z czujnikiem temperatury zlokalizowanym na jej koŁ„cu. Tym samym, grot dobrze przylega do grzałki, a wpływ rezystancji powietrznej na funkcję stabilizacji ograniczony jest do minimum.
