Specyfikacja techniczna
- Moc: 75 W
- Napięcie: 110-240 V a.c.
- Częstotliwość: 50-60 Hz
- Temperatura robocza: 90-480 ˚C
- Stabilność temperatury: ±2 ˚C
- Maks. temperatura grotu: 480 ˚C
- Typ grotu: T12-ILS
- Funkcje: stabilizacji temperatury, kalibracji temperatury
- Regulacja temperatury: tak
- Bezpiecznik: 3A
- Wyłącznik: tak
- Rodzaj wyświetlacza: LED
- Klasa izolacji elektrycznej: I
- Masa: 0.28 kg

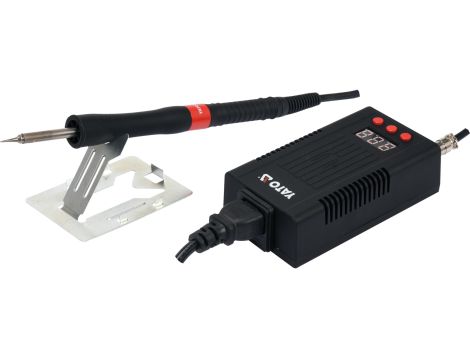

- Symbol: YT-82461
- moc: 75W
- zakres temperatur: 90 - 480°C
- dokładność temperatury: +- 2°C
- stabilizacja temperatury
- kalibracja temperatury
- przycisk on-off z przodu
Cyfrowy wyświetlacz z czerwonym podświetleniem LED informuje nas o:
- zadanej, a następnie realnej temperaturze grota
- ustawieniach funkcji kalibracji temperatury
Kolba lutownicza:
- napięcie robocze grzałki: do 24V
- typ grotu: T12
- szybka wymiana grotu
- grzałka i czujnik temperatury wbudowane w grot
- smukła rączka z wysokiej jakości tworzywa sztucznego
- niewielka odległość chwytu rączki od miejsca lutowania: grot wystaje zaledwie 45 mm
- odporny na wysokie temperatury elastyczny przewd
- długość przewodu: 1,05 m
- waga kolby z grotem + przewd: około 65 g
- w zestawie grot T12-ILS - do prac precyzyjnych, koncwka o średnicy zaledwie 0,15 mm
Stacja lutownicza YT-82461 do temperatury roboczej 350°C nagrzewa się w około 20 sekund, przy czym do około 85% wartości nastawy, czyli w tym przypadku do około 300°C nagrzewa się w 7 sekund.
Specyfikacja techniczna
- Groty t12: zalety i wady oraz wpływ zarządzania mocą na ich żywotność:
Jedną z największych zalet grotw o zintegrowanej konstrukcji jest wyeliminowanie problemu rezystancji powietrznej pomiędzy końcwką lutowniczą, a czujnikiem temperatury. Czujnik temperatury w grotach typu T12 jest połączony szeregowo z grzałką* i jest umiejscowiony w końcwce lutowniczej jak najbliżej jej czubka. Tym samym każda zmiana temperatury, np. podczas lutowania dużych elementw, jest niemal natychmiastowo odczytywana przez funkcję stabilizacji temperatury, ktra to w czasie rzeczywistym dostosuje moc urządzenia do utrzymania zadanej nastawy.**
Kolejną, docenianą przez wielu użytkownikw zaletą jest szybkość zmiany końcwki lutowniczej, a nawet możliwość jej wymiany bez konieczności czekania na ostudzenie się grotu. W tym celu wystarczy przy użyciu materiału odpornego na wysoką temperaturę chwycić za rozgrzany grot i wysunąć go z kolby lutowniczej.
Szeregowe połączenie czujnika temperatury i grzałki ma niewątpliwie dużo zalet, ale posiada rwnież wadę w postaci obniżenia żywotności samego czujnika. Stacja lutownicza Yato YT-82461 jako jedna z nielicznych na rynku posiada specjalną funkcję ograniczającą negatywny wpływ takiego rozwiązania:
W ostatniej fazie dogrzewania grotu oprogramowanie stacji stopniowo zmniejsza moc grzałki, zanim ta osiągnie 100% nastawy. Przykładowo, przy ustawieniu temperatury na 350°C stacja do około 85% wartości nastawy będzie pracować na pełnej mocy, by na ostatnie 15% stopniowo tę moc zmniejszać. Tego typu sterowanie ogranicza negatywny wpływ skokw mocy zarwno dla samej stacji jak i dla elementw grotu. Inteligentne zarządzanie mocą ma rwnież pozytywny wpływ na precyzyjne działanie funkcji stabilizacji temperatury.
Pozostałe funkcje:
Funkcja stabilizacji temperatury umożliwia utrzymanie zadanej temperatury grota w rżnych warunkach zapotrzebowania ciepła na wykonanie prawidłowego połączenia lutowniczego. Grot w zależności od wielkości lutowanego elementu i pola lutowniczego oddaje mniej lub więcej ciepła, a urządzenie za pomocą wbudowanego czujnika temperatury grotu na bieżąco odczytuje jej realną wartość i porwnuje do zadanej, następnie w zależności od potrzeb zwiększa lub zmniejsza pobr mocy aby utrzymać zadaną temperaturę.
Funkcja kalibracji temperatury umożliwia skalibrowanie wbudowanego w grot czujnika temperatury. W zależności od jakości, rozmiaru i stopnia zużycia grota wymagający użytkownik z pomocą urządzenia mierzącego temperaturę może samodzielnie skalibrować czujnik. Prawidłowy odczyt nie tylko pozytywnie wpływa na stabilizację temperatury ale pomaga doświadczonemu użytkownikowi uniknąć błędu przegrzania połączenia w płytkach PCB.
Uwaga!
*Czujnik temperatury w grotach T12 połączony jest w szeregu z drutem oporowym/grzałką, a komunikacja z układem sterującym odbywa się za pomocą przewodw zasilających grzałkę. Zazwyczaj w tego typu konstrukcjach specjalny układ sterujący na niecałą milisekundę odcina zasilanie grzałki, odczytuje temperaturę końcwki grota oraz na bieżąco dostosowuje parametry poboru mocy w zależności od potrzeby. Jest to proces cykliczny i nie zauważalny podczas normalnej pracy, a jego efektem jest stabilizacja temperatury końcwki grota.
**Dla porwnania stabilizacja temperatury w urządzeniach o konstrukcji kolby z grzałką i nasuwanym na niej grotem jest opŁşniona o wpływ rezystancji powietrznej. Powietrze w wolnej przestrzeni pomiędzy grotem a grzałką rwnież musi się nagrzać lub schłodzić, co dodatkowo wydłuża reakcję wbudowanego w grzałce czujnika temperatury. Stabilizacja, zwłaszcza w starszych konstrukcjach gdzie czujnik temperatury wbudowany był w środek elementu grzejnego, działała powoli. Nowoczesne kolby, takie jak w urządzeniach YT-82456, YT-82458 oraz YT-82459 posiadają grzałki nowej generacji o specjalnym kształcie i z czujnikiem temperatury zlokalizowanym na jej końcu. Tym samym, grot dobrze przylega do grzałki, a wpływ rezystancji powietrznej na funkcję stabilizacji ograniczony jest do minimum.
