Specyfikacja techniczna
- Odległość nadawania sygnału: >1 km
- Laser: nie
Funkcje - lokalizacja i wyznaczanie trasy przewodu, lokalizacja przerwy w przewodzie, weryfikacja kolejności połączeń w kablu RJ45, kontrola napięcia linii telefonicznej,
Funkcje cd. - sprawdzenie polaryzacji napięcia w linii telefonicznej, sprawdzenie obecności zwarcia, regulacja czułości/głośności śledzenia
Specyfikacja techniczna
- Wilgotność względna pracy Rh: 10-95 %
- Zasilanie: bateryjne
- Rodzaj baterii: 3x1.5V; AAA (nadajnik), 9V; 6F22 (odbiornik)
- Wymiary: 63x134x31 (nadajnik), 40x200x32 (odbiornik) mm
- Materiał: ABS
- Funkcja latarki: tak
- Rodzaj wyświetlacza: LED
- Wskaźnik niskiego poziomu baterii: tak
- Zakres temperatury pracy: -10 ~ +40 ˚C
- Temperatura przechowywania: -10 ~ +40 ˚C
- Masa: 138 (nadajnik), 120 (odbiornik) g
- Zawartość zestawu: nadajnik, odbiornik
- Zastosowanie: do kontroli i lokalizowania okablowania
- Symbol: YT-73137
Lokalizator przewodów YT-73137 to urządzenie do kontroli i lokalizowania okablowania. Służy do wyznaczenia trasy przewodu w ścianie, zidentyfikowania kabla sieciowego w serwerowni, zlokalizowania przerwy w instalacji elektrycznej samochodu, zweryfikowania kolejności połączeń w kablu RJ-45, a także sprawdzenia stanu linii telefonicznej.

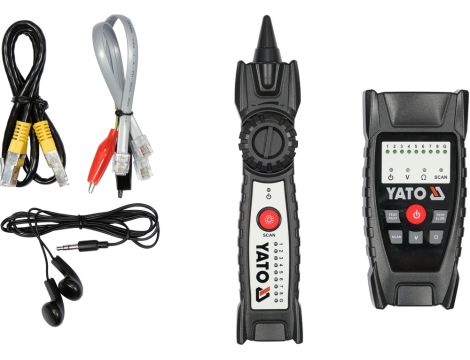

Składa się z dwóch urządzeń: z nadajnika i odbiornika. Nadajnik podłączany jest do szukanego przewodu, by następnie po włączeniu funkcji SCAN przesyłać w nim sygnał o znanej odbiornikowi częstotliwości. Odbiornik potrafi bezprzewodowo przechwycić sygnał z odległości nawet kilkunastu centymetrów* od szukanego przewodu.
Jest odporny na zakłócenia. Sygnał odbierany przez odbiornik zamieniany jest na dźwięk wolny od szumów i trzasków. Moc nadajnika umożliwia nadanie sygnału w przewodzie na odległość minimum 1 kilometra. Wbudowane gniazdo jack w odbiorniku umożliwia podłączenie np. dołączonych do zestawu słuchawek.
- materiał obudowy: ABS
- regulacja czułości/głośności namierzania sygnału
- wymiary i waga nadajnika: 63 x 134 x 31 mm / 138 g
- wymiary i waga odbiornika: 40 x 200 x 32 mm / 120 g
- zasilanie nadajnika: 3 x AAA - baterie 1.5V
- zasilanie odbiornika: 6F22 - bateria 9V
- sygnalizacja niskiego poziomu baterii
Funkcje:
- lokalizacja i wyznaczanie trasy przewodu
- lokalizacja przerwy w przewodzie
- weryfikacja kolejności połączeń w kablu RJ45
- kontrola napięcia linii telefonicznej
- sprawdzenie polaryzacji napięcia w linii telefonicznej
- sprawdzenie obecności zwarcia
Lokalizowanie przewodów w ścianach, m.in. w celach bezpieczeństwa, musi odbywać się bez obecności napięcia sieciowego w szukanym przewodzie.
*Odbiornik przechwyci mocniejszy sygnał, jeżeli jeden z krokodylków kabla nadajnika podłączymy do uziemienia. Uziemieniem może być zarówno przewód uziemiający w instalacji domowej lub w przypadku braku innych możliwości również dotykające podłogi nasze ciało. Wewnętrzne testy potwierdziły odbiór sygnału nadawanego w przewodzie z odległości 15 cm od odbiornika (pomiar bez przeszkód pomiędzy odbiornikiem a przewodem).
