Specyfikacja techniczna
- Pomiar napięcia przemiennego: 0-600 V a.c.
- Pomiar napięcia stałego: 0-600 V d.c.
- Prąd przemienny: 0-600 A
- Pomiar rezystancji: 0-200 MΩ
- Pomiar temperatury: -20 ~ +1000 ˚C
- Test ciągłości obwodu: 0-120 Ω
- Test przewodzenia: tak
- Test diody: tak
- Wartość maksymalna pomiaru: tak
- Data Hold: tak
- Wymiary: 230x77x32 mm
- Materiał: ABS
- Maks. rozwarcie cęgów: 37 mm
- Maks. średnica przewodu do pomiaru za pomocą cęgów: 37 mm
- Rodzaj wyświetlacza: LCD
- Podświetlenie LED: tak
- Zakres wyświetlacza: 1999
- Sygnał dźwiękowy: tak
- Automatyczny zakres pomiaru: tak
- Częstotliwość próbkowania: 3 razy na sekundę
- Wyłączanie automatyczne: tak
- Zasilanie: bateryjne
- Rodzaj baterii: 2x1.5V; AAA
- Zakres temperatury pracy: 0~40 ˚C
- Temperatura przechowywania: -10 ~ +50 ˚C
- Masa: 0.22 kg
- Zastosowanie: elektryczne
- Symbol: YT-73091

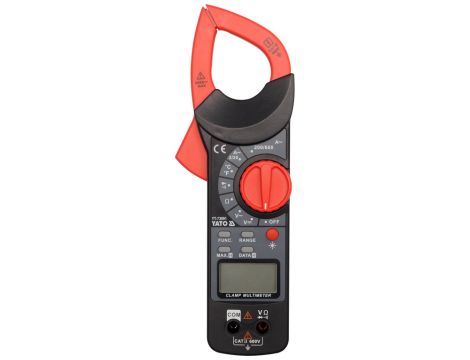

Miernik cęgowy uniwersalny YT-73091 z automatycznym zakresem dla większości wskazaŁ„ umożliwia wykonanie podstawowych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-600 V
- pomiar napięcia stałego: D.C. 0-600 V
- pomiar natężenia prądu przemiennego: A.C. 0-600 A
- pomiar rezystancji: 0-20 MΩ
- test diody: IF 1mA, UR 1.48 V
- test ciągłości obwodu: 0-120 Ω
Dodatkowe pomiary:
- pomiar temperatury: -20 do 1000 °C
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A
- dokładność pomiaru miernika YT-73091 dla tego zakresu to : ±(2,5% + 5), rozdzielczość 0.1 A
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 5 x rozdzielczość
- obliczenia: (30 x 2.5%) + 5 x 0.1 = 0,75 + 0,5 = 1,25 A
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,25 A*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 8,525 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,106 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73091 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia i natężenia AC tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
- RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
- FUNC. - zmiana trybu pomiaru np. z pomiaru temperatury z °C na °F, przełączanie testu diody na test ciągłości obwodu
- DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
- MAX HOLD - zachowanie na wyświetlaczu maksymalnej wartości pomiaru
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
- możliwość włączenia testów diody i ciągłości obwodu osobno
- cęgi rozwierają się do 37 mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 37 mm
- w zestawie sondy pomiarowe oraz pokrowiec
- konstrukcja z zabezpieczeniami przeciążeniowymi
- automatyczne wyłączenie się miernika
- wskaźnik niskiego poziomu baterii
- zasilanie: dwie baterie 1,5 V (AAA)
Opis wizualny:
Uwaga!
Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
