Specyfikacja techniczna
- Prąd przemienny: 0-600 A
- Wymiary: 137x45x21 mm
- Materiał: ABS
- Maks. rozwarcie cęgów: 31 mm
- Maks. średnica przewodu do pomiaru za pomocą cęgów: 20 mm
- Sygnał dźwiękowy: nie
- Zakres temperatury pracy: 0~40 ˚C
- Temperatura przechowywania: -10 ~ +50 ˚C
- Masa: 0.14 kg
- Zastosowanie: elektryczne
- Możliwość podłączenia: YT-73085
- Symbol: YT-73090

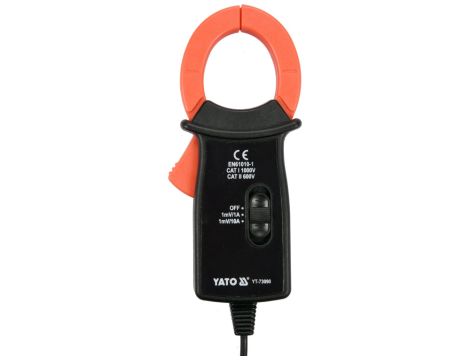

Miernik cęgowy YT-73090 wyposażony w cęgi pomiarowe pozwalające mierzyć natężenie prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Dzięki temu umożliwia pomiar znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Miernik jest akcesorium uzupełniającym do miernika uniwersalnego YT-73085, a także każdego miernika uniwersalnego, który mierzy w zakresie miliwoltów.
Podstawowe pomiary:
- pomiar natężenia prądu przemiennego: A.C. 0-600 A
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A
- dokładność pomiaru miernika YT-73090 dla tego zakresu to : ±(2% + 0,5), rozdzielczość 1 A
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 0,5 x rozdzielczość
- obliczenia: (30 x 2%) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,25 A.
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Dodatkowe informacje:
- cęgi rozwierają się do 31 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 20 mm
- 2-stopniowa regulacja zakresu pomiaru: do 200 A oraz do 600 A
- w zestawie pokrowiec oraz sondy pomiarowe
Opis wizualny:
Uwaga!
Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
