Opis produktu
Specyfikacja techniczna
- Pomiar napięcia przemiennego: 0-600 V a.c.
- Pomiar napięcia stałego: 0-600 V d.c.
- Prąd przemienny: 0-20 A
- Prąd stały: 0-20 A
- Pomiar rezystancji: 0-20 MΩ
- Pomiar pojemności: 0-60 mF
- Pomiar częstotliwości: 0-60 MHz
- Pomiar hFe tranzystora: PNP, NPN
- Pomiar temperatury: -40 ~ +1370 ˚C
- Pomiar wspłczynnika wypełnienia: 0.1 Ă· 99 %
- Test ciągłości obwodu: 0-100 Ω
- Test przewodzenia: tak
- Test diody: tak
- Wartość minimalna pomiaru: tak
- Wartość maksymalna pomiaru: tak
- TRUE RMS: tak
- Data Hold: tak
- Wymiary: 188x86x44 mm
- Materiał: ABS
- Rodzaj wyświetlacza: LCD
- Podświetlenie LED: tak
- Zakres wyświetlacza: 5999
- Sygnał dŁşwiękowy: tak
- Automatyczny zakres pomiaru: tak
- Częstotliwość prbkowania: 2 razy na sekundę
- Wyłączanie automatyczne: 15 min
- Zaczep magnetyczny: tak
- Bezpiecznik: 600V / 10A, 600V / 400mA
- Zasilanie: bateryjne
- Rodzaj baterii: 9V; 6F22
- Zakres temperatury pracy: 0~40 ˚C
- Temperatura przechowywania: -10 ~ +50 ˚C
- Masa: 0.30 kg
- Zastosowanie: elektryczne
- Możliwość podłączenia: YT-73090
- Symbol: YT-73085

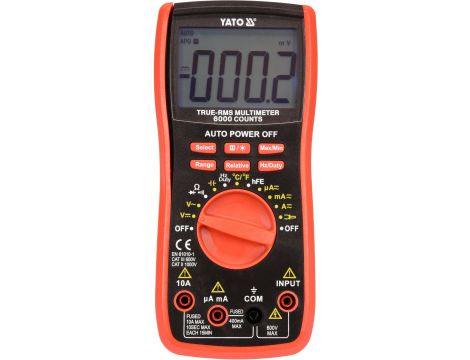

Miernik uniwersalny YT-73085 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarw elektrycznych. Oprcz szybkości działania jego niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. do wykonywania pomiarw prądw o wysokich wartościach.
Podstawowe pomiary:- pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS
- pomiar napięcia stałego: D.C. 0-600 V
- pomiar natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS
- pomiar natężenia prądu stałego: D.C. 0-10 A
- pomiar rezystancji: 0-60 MΩ
- test diody: IF 0.8 mA, UR 3.3 V
- test ciągłości obwodu: 0-100 Ω
Dodatkowe pomiary:
- pomiar pojemności kondensatora: 0-60 mF
- pomiar częstotliwości: 0-10 Mhz
- pomiar temperatury: -40 do 1370°C
- pomiar wspłczynnika wypełnienia: 0,1-99%
- test tranzystorw hFe: 0-1000, odłączany adapter pomiarowy
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika YT-73085 dla tego zakresu to : ±(1% + 8), rozdzielczość 0.1 V
- obliczenia błędu pomiaru wzr: (wynik pomiaru x 1%) + 8 x rozdzielczość
- obliczenia: (235 x 1%) + 8 x 0.1 = 2,35 + 0,8 = 3,15 V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,15 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,3 A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieŁ„stwie do miernikw uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale rwnież dla przebiegw sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegw kwadratowych czy trjkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silnikw, instalacje HVAC, itp.
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
- RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentw o znanej nam wartości np. seria rezystorw. Ręczne ustawienie zakresu skrci czas takich pomiarw w znacznym stopniu
- SELECT - zmiana trybu pomiaru np. zmiana z pomiaru rezystancji na test diody lub test ciągłości obwodu
- RELATIVE - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże rżnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
- HZ/Duty - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar wspłczynnika wypełnienia/cyklu pracy
- DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości
- MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
- podświetlenie ekranu
- sygnał dŁşwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
- możliwość włączenia testw diody i ciągłości obwodu osobno
- w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- magnetyczna zawieszka umożliwia przymocowanie miernika do metalowej powierzchni takiej jak np. maska samochodu.
- automatyczne wyłączenie się miernika po 15 minutach
- wskaŁşnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
