Specyfikacja techniczna
- Pomiar napięcia przemiennego: 0-600 V a.c.
- Pomiar napięcia stałego: 0-600 V d.c.
- Prąd przemienny: 0-20 A
- Prąd stały: 0-20 A
- Pomiar rezystancji: 0-20 MΩ
- Pomiar pojemności: 0-20 mF
- Pomiar częstotliwości: 0-60 MHz
- Pomiar hFe tranzystora: PNP, NPN
- Pomiar temperatury: -40 ~ +400 ˚C
- Test ciągłości obwodu: 0-100 Ω
- Test przewodzenia: tak
- Test diody: tak
- TRUE RMS: tak
- Data Hold: tak
- Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak
- Wymiary: 189x89x55 mm
- Materiał: ABS
- Rodzaj wyświetlacza: LCD
- Podświetlenie LED: tak
- Zakres wyświetlacza: 1999
- Sygnał dźwiękowy: tak
- Częstotliwość próbkowania: 2 razy na sekundę
- Wyłączanie automatyczne: 15 min
- Bezpiecznik: 600V / 20A
- Zasilanie: bateryjne
- Rodzaj baterii: 9V; 6F22
- Zakres temperatury pracy: 0~40 ˚C
- Temperatura przechowywania: -10 ~ +50 ˚C
- Masa: 0.25 kg
- Zastosowanie: elektryczne
- Symbol: YT-73083

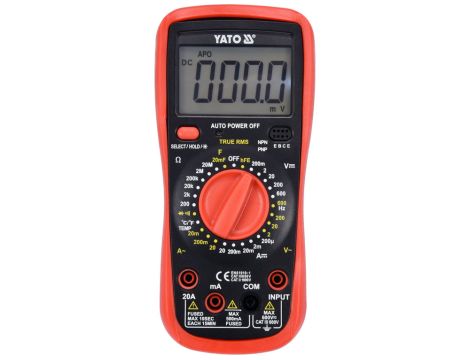

Miernik uniwersalny YT-73083 z funkcją TRUE RMS oraz z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Pomiar natężenia prądu AC oraz DC do 20 amper wyróżnia multimetr na tle innych urządzeŁ„, a duży ekran z niebieskim podświetleniem sprawi, że wynik będzie widoczny nawet w trudnych warunkach oświetleniowych.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS
- pomiar napięcia stałego: D.C. 0-600 V
- pomiar natężenia prądu przemiennego: A.C. 0-20 A, TRUE RMS
- pomiar natężenia prądu stałego: D.C. 0-20 A
- pomiar rezystancji: 0-20 MΩ
- test diody: IF 1mA, UR 3.3 V
- test ciągłości obwodu: 0-100 Ω
Dodatkowe pomiary:
- pomiar pojemności kondensatora: 0-20 mF
- pomiar częstotliwości prądu w instalacjach domowych 230 i 400 V: 50-60 Hz
- pomiar temperatury: -40 do 1000°C
- test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika YT-73083 dla tego zakresu to : ±(1,2% + 8), rozdzielczość 0.1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 8 x rozdzielczość
- obliczenia: (235 x 1,2%) + 8 x 0.1 = 2,82 + 0,8 = 3,62 V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,62 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieŁ„stwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
- SELECT - zmiana trybu pomiaru np. zmiana z testu diody na test ciągłości obwodu, przy ustawieniu pokrętła na pomiar napięca AC 600V zmiana na pomiar częstotliwości w instalacjach domowych
- DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
- możliwość włączenia testów diody i ciągłości obwodu osobno
- w zestawie sondy pomiarowe oraz sonda do pomiaru temperatury
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- automatyczne wyłączenie się miernika po 15 minutach
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
