Specyfikacja techniczna
- Pomiar napięcia przemiennego: 0-500 V a.c.
- Pomiar napięcia stałego: 0-500 V d.c.
- Prąd stały: 0-5 A
- Pomiar rezystancji: 0-2 MΩ
- Pomiar hFe tranzystora: PNP, NPN
- Test ciągłości obwodu: 0-30 Ω
- Test przewodzenia: tak
- Test diody: tak
- Generator przebiegu prostokątnego: 50 Hz
- Wymiary: 126x70x24 mm
- Materiał: ABS
- Rodzaj wyświetlacza: LCD
- Zakres wyświetlacza: 1999 mm
- Sygnał dźwiękowy: tak
- Częstotliwość prbkowania: 2-3 razy na sekundę
- Generator sygnału sinusoidalnego: 5 V p-p
- Zasilanie: bateryjne
- Rodzaj baterii: 9V; 6F22
- Zakres temperatury pracy: 0~40 ˚C
- Temperatura przechowywania: -10 ~ +50 ˚C
- Masa: 0.14 kg
- Zastosowanie: elektryczne
- Symbol: YT-73080

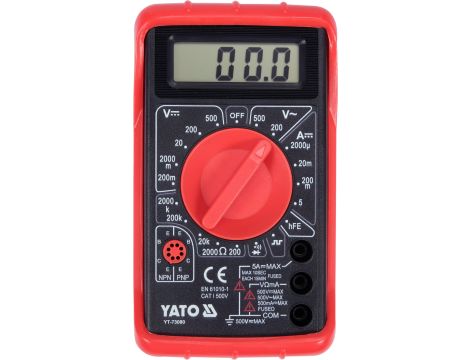

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarw elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.
Podstawowe pomiary:- pomiar napięcia przemiennego: A.C. 0-500 V
- pomiar napięcia stałego: D.C. 0-500 V
- pomiar natężenia prądu stałego: D.C. 0-5 A
- pomiar rezystancji: 0-2 MΩ
- test diody: IF 1 mA, UR 3 V
- test ciągłości obwodu: 0-30 Ω
Dodatkowe pomiary:
- test tranzystorw hFe: 0-1000, wbudowane gniazdo pomiarowe
- generator przebiegu prostokątnego: 5 Vpp, 50 Hz
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1 V
- obliczenia błędu pomiaru wzr: (wynik pomiaru x 2%) + 10 x rozdzielczość
- obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 14,7 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
- Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5 Vpp o częstotliwości około 50 Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośnikw
- DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
- automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30 Ω (brak możliwości ustawienia miernika tylko na test diody)
- w zestawie sondy pomiarowe
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
