Opis produktu
Napięcie - metoda kontaktowa - 12-250 V a.c.
Napięcie - metoda indukcyjna - 12-250 V a.c.
Częstotliwość mierzonego napięcia - 50-500 Hz
Grot - płaski
Rozmiar grotu płaskiego - 2.9 mm
Długość - 145 mm
Napięcie - 12-250 V d.c.
Test ciągłości obwodu - tak
Test uziemienia - tak
Rodzaj wyświetlacza - LCD
Kontrolki diodowe - tak
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; LR41
Zastosowanie - elektryczne
Symbol - YT-28630

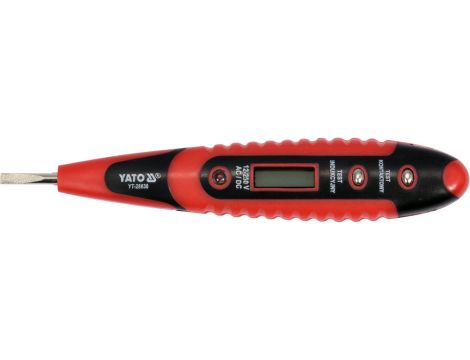

Wskaźnik elektryczny YT-28630 z wyświetlaczem LCD umożliwia stwierdzenie obecności napięcia elektrycznego AC i DC, wykrywanie napięcia AC metodą indukcyjną, a także przeprowadzenie testu ciągłości przewodu. Obecność napięcia sygnalizowana jest wskazaniem na wyświetlaczu LCD oraz zaświeceniem się diody.
Funkcje wskaźnika:
Dane techniczne:
Metoda kontaktowa:
Grot przyłożyć do obwodu znajdującego się pod napięciem. Na wyświetlaczu zostaną wyświetlone wartości napięcia, a zaświecenie się diody oznacza przepływ prądu elektrycznego przez ten element. Wskaźnik pokaże najwyższy zakres napięcia dla badanego obwodu oraz wszystkie zakrey niższe, np. przy pomiarze napięcia z gniazdka domowego 230 V na wyświetlaczu pojawią się wskazania [12, 36, 55, 110, 220], co oznacza napięcie powyżej 220 V. Wyświetlacz wskazuje prawidłowe zakresy napięcia dla przebiegu AC przy jednoczesnym przytrzymaniu pola 'Test kontaktowy'. Dla przebiegu DC prawidłowe zakresy wyświetlane są przy przytrzymaniu pola 'Test indukcyjny'.
Metoda indukcyjna:
Metoda umożliwia wykrycie napięcia AC w zaizolowanym przewodzie. W tym celu należy przyłożyć palec do pola 'Test indukcyjny' i zbliżyć grot do zaizolowanego przewodu. Obecność symbolu błyskawicy na wyświetlaczu LCD informuje o obecności napięcia. Metoda ta pozwala rĂłwnież na „bezdotykowe" wykrywanie przerwy w przewodzie elektrycznym pod napięciem. W miejscu przerwania tester przestanie sygnalizować obecność napięcia.
Sprawdzenie ciągłości przewodu:
Ciągłość przewodu sprawdzamy przykładając grot testera do jednego koĹ„ca przewodu, następnie przytrzymując pole 'Test kontaktowy' należy złapać za drugi koniec przewodu. Zaświecenie się diody LED oznacza ciągłość badanego przewodu. Zabronione jest sprawdzanie tą metodą ciągłości przewodĂłw znajdujących się pod napięciem lub w obwodzie elektrycznym.
Napięcie - metoda indukcyjna - 12-250 V a.c.
Częstotliwość mierzonego napięcia - 50-500 Hz
Grot - płaski
Rozmiar grotu płaskiego - 2.9 mm
Długość - 145 mm
Napięcie - 12-250 V d.c.
Test ciągłości obwodu - tak
Test uziemienia - tak
Rodzaj wyświetlacza - LCD
Kontrolki diodowe - tak
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; LR41
Zastosowanie - elektryczne
Symbol - YT-28630
Wskaźnik elektryczny YT-28630 z wyświetlaczem LCD umożliwia stwierdzenie obecności napięcia elektrycznego AC i DC, wykrywanie napięcia AC metodą indukcyjną, a także przeprowadzenie testu ciągłości przewodu. Obecność napięcia sygnalizowana jest wskazaniem na wyświetlaczu LCD oraz zaświeceniem się diody.
Funkcje wskaźnika:
- wykrywanie napięcia AC i DC metodą kontaktową: 12 - 250 V
- wykrywanie napięcia AC metodą indukcyjną
- test ciągłości przewodu
Dane techniczne:
- długość całkowita: 145 mm
- szerokość grotu: 3,0 mm
- podświetlany ekran LCD wyświetla wyniki pomiaru w zakresach do: 12, 36, 55, 110 i 220 V
- sygnalizacja świetlna (dioda)
- zasilanie: 3x1.5 V; LR41
Metoda kontaktowa:
Grot przyłożyć do obwodu znajdującego się pod napięciem. Na wyświetlaczu zostaną wyświetlone wartości napięcia, a zaświecenie się diody oznacza przepływ prądu elektrycznego przez ten element. Wskaźnik pokaże najwyższy zakres napięcia dla badanego obwodu oraz wszystkie zakrey niższe, np. przy pomiarze napięcia z gniazdka domowego 230 V na wyświetlaczu pojawią się wskazania [12, 36, 55, 110, 220], co oznacza napięcie powyżej 220 V. Wyświetlacz wskazuje prawidłowe zakresy napięcia dla przebiegu AC przy jednoczesnym przytrzymaniu pola 'Test kontaktowy'. Dla przebiegu DC prawidłowe zakresy wyświetlane są przy przytrzymaniu pola 'Test indukcyjny'.
Metoda indukcyjna:
Metoda umożliwia wykrycie napięcia AC w zaizolowanym przewodzie. W tym celu należy przyłożyć palec do pola 'Test indukcyjny' i zbliżyć grot do zaizolowanego przewodu. Obecność symbolu błyskawicy na wyświetlaczu LCD informuje o obecności napięcia. Metoda ta pozwala rĂłwnież na „bezdotykowe" wykrywanie przerwy w przewodzie elektrycznym pod napięciem. W miejscu przerwania tester przestanie sygnalizować obecność napięcia.
Sprawdzenie ciągłości przewodu:
Ciągłość przewodu sprawdzamy przykładając grot testera do jednego koĹ„ca przewodu, następnie przytrzymując pole 'Test kontaktowy' należy złapać za drugi koniec przewodu. Zaświecenie się diody LED oznacza ciągłość badanego przewodu. Zabronione jest sprawdzanie tą metodą ciągłości przewodĂłw znajdujących się pod napięciem lub w obwodzie elektrycznym.
