Specyfikacja techniczna
- Rozmiar uchwytu narzędziowego: 3/4' (19.0 mm)
- Moment obrotowy: 100-500 Nm
- Tolerancja: ±3 %
- Świadectwo kalibracji: tak
- Długość: 845-860 mm
- Materiał głowicy: CrV 6140
- Materiał rękojeści: PVC
- Twardość: 50-55 HRC
- Przełącznik kierunku obrotw: tak
- Zastosowanie: precyzyjne dokręcanie połączeń gwintowych
- Symbol: YT-0770

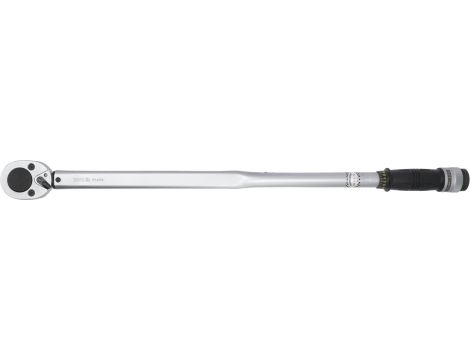

Klucz wykonany jest ze stali chromowo-wanadowej, co zapewnia jego trwałość i wytrzymałość. Posiada mechaniczny naciąg zapadki dynamometrycznej, ktra po osiągnięciu żądanej siły dokręcania przeskakuje o jeden ząbek, wydając charakterystyczny dźwięk. Skala momentw umieszczona jest w rękojeści klucza, jej regulacja następuje poprzez jej obrt. Po ustawieniu żądanego momentu należy zablokować klucz zabezpieczeniem na końcu rączki. Klucz posiada certyfikat GS.Zestawienie porwnawcze momentw w rżnych jednostkach długości i siły:1 kG*cm = 13,887 OZ*IN (uncja x cal)1 kG*cm = 0,867 LB*IN (funt x cal)1 kG*m = 9,80665 N*m (Niuton x metr)1 kG*m = 7,233 LB*FT (funt x stopa)1 FT*LB = 12 LB*IN (funt x cal)1 dm*N = 14,16 OZ*IN (uncja x cal)Stosowany jest głwnie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.- Wybrać odpowiednią skalę Nm lub in-lbs. Odblokować pokrętło mikrometryczne.- Pokrętło mikrometryczne ustawić tak, aby „0" na skali pokrętła pokryło się z pionową linią na ramieniu klucza.- Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazwek zegara, do momentu ustawienia żądanego momentu obrotowego.- Ł»ądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.- Następnie należy zablokować pokrętło mikrometryczne oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.- Na zabierak klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.- klucz dynamometryczny- fabryczny Certyfikat Kalibracji (Indywidualny dla każdego klucza, oznaczony numerem seryjnym klucza)- instrukcja obsługi- karta gwarancyjna- walizka
