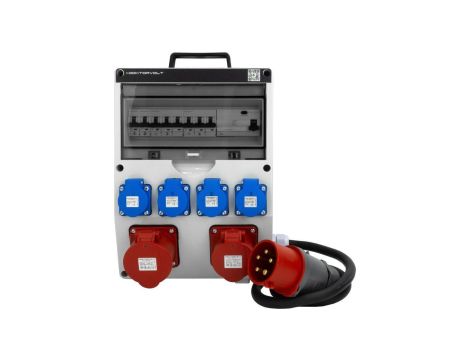

Rozdzielnica elektryczna DOKTORVOLT DV-6159-F to natynkowy zestaw gniazd przeznaczony do rozdziału zasilania 230/400 V w warsztatach, zakładach przemysłowych, halach produkcyjnych oraz na placach budowy.
Wyposażenie obejmuje cztery gniazda 230 V typu E, dwa gniazda siłowe 400V oraz kabel przyłączeniowy wraz z aparaturą zabezpieczającą, dzięki czemu urządzenie umożliwia jednoczesne zasilanie różnych odbiorników jedno- i trójfazowych.
Odporna na promieniowanie UV obudowa ABS/PC o stopniu ochrony IP65 i odporności mechanicznej IK08 zapewnia trwałość, natomiast zastosowane w obudowie tworzywo bezhalogenowe podnosi bezpieczeństwo użytkowania.
W zestawie:
Prezentowana rozdzielnica jest wyposażona w poszczególne elementy. W jej skład wchodzą:
- 1x Obudowa rozdzielnicy IP65
- 4x gniazda 230V 16A typ E o klasie szczelności IP 54,
- 2x gniazda siłowe CEE 400V 5P 16A/32A o klasie szczelności IP44
- 1x Kabel przyłączeniowy H07RN-F 5×4 mm², 1,5 m, wtyczka CEE 32A 5P IP44
Okablowanie wewnętrzne rozdzielnicy
- Obwody gniazd 230V 16A: H07V-K 3×2,5 mm²
- Obwody gniazd CEE 400V 16A: H07V-K 5×2,5 mm²
- Obwody gniazd CEE 400V 32A: H07V-K 5×4 mm²
- Połączenie listwy zaciskowej N: H07V-K 6 mm², niebieski
Aparatura zabezpieczająca
- Wyłącznik nadprądowy MCB C32A 1× 3P, 10kA, VDE
- Wyłącznik nadprądowy MCB C16A 1× 3P, 10kA, VDE
- Wyłącznik nadprądowy MCB C16A 2× 1P, 10kA, VDE
- Wyłącznik różnicowoprądowy RCCB 1× 40A, 30mA, 4P, typ A, 10kA, VDE
