Opis produktu

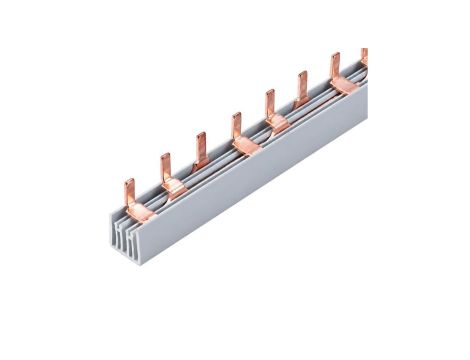

Szyna łączeniowa sztyftowa MCB jest przeznaczona do wspólnego zasilania wyłączników nadprądowych.
Konstrukcja z pinami ustawionymi pod kątem 90° oraz możliwość przycięcia pozwalają precyzyjnie dopasować szynę do układu rozdzielnicy, zapewniając szybki montaż, pewny kontakt i równomierny rozkład prądu.
Miedziany przewodnik w trudnopalnej obudowie izolacyjnej obsługuje napięcie do 1000 V AC/DC, jest odporny na temperaturę do 90°C.
Dane techniczne
- Kod produktu: MEP45610N02
- Seria produktu: MCB Busbar
- Kod CN8: 85369095
- Liczba biegunów: 4
- Typ połączenia: sztyftowe
- Zaślepka końcowa: A2
- Sekwencja biegunów: L1, L2, L3, N, L1,…
- Przekrój Cu: 10 mm²
- Rozstaw (pitch): 17,6 mm
- Pozycja montażu: pod zaciskami wyłączników nadprądowych MCB
- Napięcie nominalne: 1000 V AC/DC
- Stopień ochrony: IP20 (z zaślepkami końcowymi)
- Ilość modułów: 56
- Długość: 1 m
