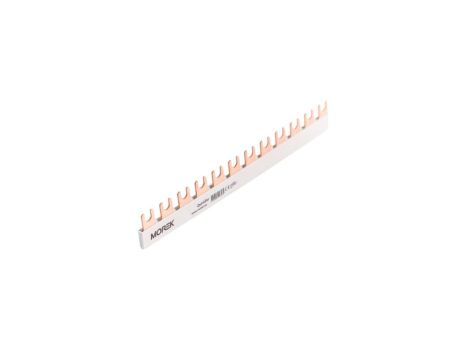

Szyny prądowe QuickBar od firmy Morek – jednobiegunowe, widełkowe, 15-modułowe rozwiązanie dla wyłączników MCB
Jednobiegunowe szyny prądowe QuickBar marki Morek to uniwersalny wariant 15-modułowy, sprawdzający się w typowych rozdzielnicach mieszkaniowych, biurowych i małych obiektach przemysłowych. W pełni prefabrykowana konstrukcja eliminuje potrzebę cięcia, gratowania i ręcznego montażu zaślepek – szyna trafia na budowę gotowa do instalacji.
Przy przekroju 10 mm² szyna przenosi prąd do 63 A przy zasilaniu od krawędzi lub do 100 A przy zasilaniu środkowym, co czyni ją odpowiednim rozwiązaniem w obwodach jednofazowych. Wykonanie widełkowe (Fork) zapewnia szeroką kompatybilność z wyłącznikami wielu producentów: Schneider K60N, Legrand, Eaton, Chint, AEG, ETI, Noark, Hager, Doepke.
Kluczowe parametry:
► Napięcie znamionowe: 1000 V AC/DC
► Prąd znamionowy: do 63 A (zasilanie od krawędzi) / do 100 A (zasilanie środkowe)
► Liczba biegunów: 1-biegunowe (1P)
► Typ przyłącza: widełkowe (Fork)
► Przekrój przewodzący: 10 mm²
► Liczba modułów: 15
► Rozstaw (pitch): 17,8 mm
► Sekwencja biegunów: L,L,…
► Długość aktywna / całkowita: 249,2 / 267 mm
► Masa: 0,055 kg/szt.
► Opakowanie: 20 szt.
► Kompatybilność: Schneider K60N, Legrand, Eaton, Chint, AEG, ETI, Noark, Hager, Doepke
Zastosowane materiały:
► Izolacja: tworzywo bezhalogenowe, trudnopalne (odporność temperaturowa do 90°C)
► Stopień ochrony: IP20
► Zgodność z normami: EN 60947-1 / IEC 60947-1, EN 61439-1 / IEC 61439-1
Dlaczego QuickBar?
► Eliminacja błędów instalacyjnych dzięki gotowej, ustandaryzowanej konstrukcji
► Brak konieczności cięcia, gratowania i czyszczenia przed montażem
► Skrócenie czasu montażu 15 obwodów nawet do 70% w porównaniu z tradycyjnym okablowaniem
► Optymalny stosunek przekroju do ceny w typowych obwodach odbiorczych
► Wysoka trwałość i niezawodność elektryczna (1000 V AC/DC, IP20)
Akcesoria uzupełniające:
► MEA10020A00: Zaślepka A11 do szyn 1-biegunowych (opak. 50 szt.)
► MEA06050A00: Zacisk wprowadzający 6–50 mm², wykonanie widełkowe (opak. 25 szt.)
► MEA00005A00: Osłona zabezpieczająca styki, z symbolem ostrzegawczym (opak. 50 szt.)
