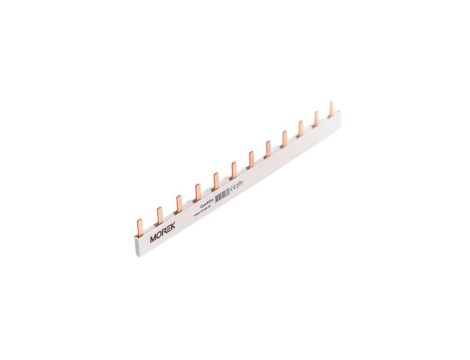

Szyny prądowe QuickBar od firmy Morek – czterobiegunowe, szpilkowe, 12-modułowe rozwiązanie dla wyłączników MCB
Czterobiegunowe szyny prądowe QuickBar marki Morek to uniwersalny wariant 12-modułowy, sprawdzający się w typowych rozdzielnicach mieszkaniowych, biurowych i małych obiektach przemysłowych. W pełni prefabrykowana konstrukcja eliminuje potrzebę cięcia, gratowania i ręcznego montażu zaślepek – szyna trafia na budowę gotowa do instalacji.
Przy przekroju 10 mm² szyna przenosi prąd do 63 A przy zasilaniu od krawędzi lub do 100 A przy zasilaniu środkowym, co czyni ją odpowiednim rozwiązaniem w obwodach trójfazowych z przewodem neutralnym. Wykonanie szpilkowe (Pin) dedykowane jest wyłącznikom: Schneider IC60, ABB (do 12 szpilek), Siemens, OEZ.
Kluczowe parametry:
► Napięcie znamionowe: 1000 V AC/DC
► Prąd znamionowy: do 63 A (zasilanie od krawędzi) / do 100 A (zasilanie środkowe)
► Liczba biegunów: 4-biegunowe (4P, z N)
► Typ przyłącza: szpilkowe (Pin)
► Przekrój przewodzący: 10 mm²
► Liczba modułów: 12
► Rozstaw (pitch): 17,8 mm
► Sekwencja biegunów: L1,L2,L3,N,L1,…
► Długość aktywna / całkowita: 195,8 / 210 mm
► Opakowanie: 10 szt.
► Kompatybilność: Schneider IC60, ABB (do 12 szpilek), Siemens, OEZ
Zastosowane materiały:
► Izolacja: tworzywo bezhalogenowe, trudnopalne (odporność temperaturowa do 90°C)
► Stopień ochrony: IP20
► Zgodność z normami: EN 60947-1 / IEC 60947-1, EN 61439-1 / IEC 61439-1
Dlaczego QuickBar?
► Eliminacja błędów instalacyjnych dzięki gotowej, ustandaryzowanej konstrukcji
► Brak konieczności cięcia, gratowania i czyszczenia przed montażem
► Skrócenie czasu montażu 12 obwodów nawet do 70% w porównaniu z tradycyjnym okablowaniem
► Optymalny stosunek przekroju do ceny w typowych obwodach odbiorczych
► Sekwencja grupowa L1-L2-L3-N powtarzana cyklicznie – naturalny wybór przy równomiernym rozłożeniu obciążeń trójfazowych
► Wysoka trwałość i niezawodność elektryczna (1000 V AC/DC, IP20)
Akcesoria uzupełniające:
► MEA20016A00: Zaślepka A3 do szyn 2-biegunowych / 4-biegunowych (wersja szpilkowa) (opak. 50 szt.)
► MEA06050A01: Zacisk wprowadzający 6–50 mm², wykonanie szpilkowe (opak. 25 szt.)
► MEA00005A00: Osłona zabezpieczająca styki, z symbolem ostrzegawczym (opak. 50 szt.)
