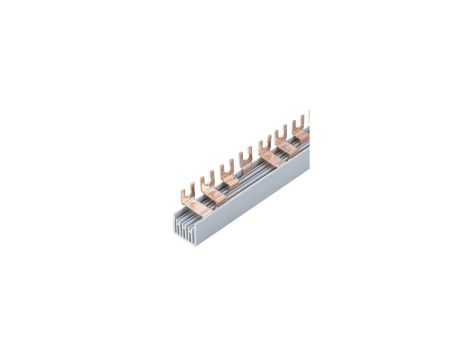

Szyna łączeniowa MCB od firmy Morek – czterobiegunowe, widełkowe, 1 m z możliwością przycięcia
Czterobiegunowe szyny łączeniowe MCB marki Morek o długości 1 m. Dystrybucja L1–L2–L3–N o dopasowanej długości. Konstrukcja umożliwiająca przycięcie do wymaganej długości, zdefiniowana sekwencja biegunów oraz pewne połączenia zapewniają bezpieczny, efektywny i bezbłędny montaż w złożonych rozdzielnicach.
Przekrój przewodzący (Cu) 10 mm² pozwala przyciąć szynę dokładnie pod wymaganą liczbę modułów, bez kompromisów w zakresie parametrów elektrycznych i stabilności mechanicznej. Wykonanie widełkowe zapewnia szeroką kompatybilność z wyłącznikami wielu producentów: Schneider K60N, Legrand, Eaton, Chint, AEG, ETI, Noark, Hager, Doepke.
Kluczowe parametry:
► Napięcie znamionowe: 1000 V AC/DC
► Maksymalne napięcie robocze: 480 V AC/DC
► Liczba biegunów: 4-biegunowe (4P, z N)
► Typ przyłącza: widełkowe
► Przekrój przewodzący (Cu): 10 mm²
► Standardowa długość: 1 m (możliwość przycięcia do wymaganego wymiaru)
► Orientacyjna liczba modułów na odcinku 1 m: 56
► Rozstaw (L>L): 17,8 mm
► Sekwencja biegunów: L1,L2,L3,N,L1,…
► Zalecana zaślepka końcowa: A2 (MEA40016A00)
► Kompatybilność: Schneider K60N, Legrand, Eaton, Chint, AEG, ETI, Noark, Hager, Doepke
Zastosowane materiały:
► Przewodnik: miedź (Cu)
► Izolacja: tworzywo bezhalogenowe, trudnopalne (odporność temperaturowa do 90°C)
► Stopień ochrony: IP20 (po zamontowaniu zaślepek końcowych)
► Zgodność z normami: EN 60947-1:2007 / IEC 60947-1:2007, EN 61439-1:2011 / IEC 61439-1:2011
Dlaczego szyna MCB 1 m?
► Elastyczny montaż – przytnij tylko tyle, ile potrzebujesz do konkretnej rozdzielnicy
► Te same parametry elektryczne co szyny w stałych długościach QuickBar, przy większej elastyczności wymiarowej
► Bezpieczne IP20 po zamontowaniu zaślepek końcowych
► Sekwencja grupowa L1-L2-L3-N powtarzana cyklicznie – naturalny wybór przy równomiernym rozłożeniu obciążeń trójfazowych
► Wysoka jakość izolacji i sprawdzona wydajność elektryczna
Akcesoria niezbędne / uzupełniające:
► MEA40016A00: Zaślepka końcowa A2 do szyny łączeniowej 4P (opak. 50 szt.) – wymagana do uzyskania IP20
► MEA06050A00: Zacisk zasilający widełkowy 6–50 mm², 125 A, izolowana podstawa (opak. 25 szt.)
► MEA00005A00: Osłona ochronna przed dotykiem, 5 modułów, żółta (opak. 50 szt.)
