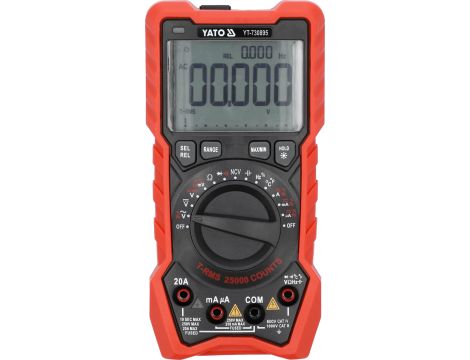

MIERNIK CYFROWY TRUE RMS LCD 25000 - YATO

Miernik uniwersalny z funkcją TRUE RMS oraz automatycznym zakresem dla każdego pomiaru. Zlicza aż 25000 cyfr. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych.

Duży wielofunkcyjny wyświetlacz LCD, szereg funkcji ułatwiających pomiary, szerokie zakresy pomiarowe, szybkość pracy oraz przemysłową precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze. Solidna obudowa doposażona w czerwony holster z PCV o antypoślizgowej strukturze, z dedykowanymi miejscami na sondy pomiarowe. Holster ogranicza ryzyko wyślizgnięcia się miernika z rąk oraz redukuje skutki upadku. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Pomiary podstawowe:

• napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• napięcia stałego: D.C. 0-1000 V
• natężenia prądu przemiennego: A.C. 0-20 A, TRUE RMS (40-1000 Hz)
• natężenia prądu stałego: D.C. 0-20 A
• rezystancji: 0-250 MΩ
• test diody: I_F 1,8 mA, U_R 3,2 V
• test ciągłości obwodu: 0-50 Ω

Pomiary dodatkowe:

• napięcia AC+DC: 1-1000 V
• pojemności kondensatora: 0-99,99 mF
• częstotliwości: 0-10 Mhz
• współczynnika wypełnienia: 1-99%
• temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-730895 dla tego zakresu to: ±(0,3% + 3), rozdzielczość 0,1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,3%) + 3 x rozdzielczość
• obliczenia: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,005 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,009 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,067 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Funkcje:

• TRUE RMS - miernik wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• AUTO - automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), domyślnie uruchamiany. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
• RANGE - ręczna zmiana zakresu pomiaru, przydatna przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
• SEL - zmiana trybu pomiaru, np. z pomiaru napięcia AC na DC
• MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru
• HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 25000
• podświetlenie ekranu
• sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• sonda immersyjna do pomiaru temperatury
• sonda punktowa do pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności (możliwość wyłączenia tej funkcji)
• wskaźnik niskiego poziomu baterii
• lampka ostrzegawcza przy gniazdach do pomiaru natężenia prądu
• nakładki igłowe do pomiarów drobnych elementów SMD
• miękkie etui z zamkiem błyskawicznym
• zasilanie: 3 baterie 1,5 V (AA)
