Opis produktu

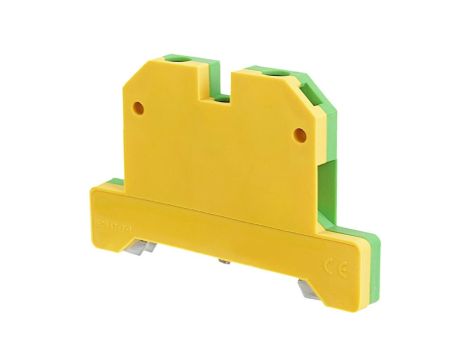

ZŁĄCZKA SZYNOWA PE OCHRONNA, ZIELONO-ŻÓŁTA, 16,0 mm².
Indeks: ZVG-ZVO-16
Złączka ZVG-ZVO jest to złączka szynowa gwintowana w kolorze żółto-zielonym. Złączka używana jako złączka ochronna, ale również w wielu przypadkach jako ZVG mocujący.
Złączki typu ZVG-ZVO są wyrobami elektroizolacyjnymi, jedno lub wielotorowymi, przeznaczonymi do połączenia toru prądowego dwóch odcinków przewodów elektroenergetycznych niskiego napięcia, miedzianych, o żyłach sztywnych lub giętkich, za pomocą zacisków, lub innych elementów przyłączeniowych, umieszczonych na końcach każdego toru.
Stosuje się je do łączenia: przewodów drutowych oraz linkowych, dla średnich i niskich napięć.
Dane techniczne:
- Przekrój znamionowy przewodu: 0,5 - 16,0 mm²,
- Typ złącza: ochronne (PE),
- Pozycja połączenia: z góry / u góry,
- Rodzaj połączenia elektrycznego: połączenie śrubowe,
- Napięcie: 800 V,
- Prąd: 76 A,
- Kolor: zielono-żółty,
- Temperatura pracy: -25 ~ 120 °C,
- Certyfikat CE,
- Zgodność z normą: IEC947-7-1.
Złączki ZVG to pewność szybkiego i stabilnego połączenia.
Wymiary złączki:
- Wysokość: 50,0 mm,
- Szerokość: 58,0 mm,
- Grubość: 12,0 mm.
Przekroje przewodów:
- Minimalny przekrój przewodu typu linka: 0,5 mm²,
- Maksymalny przekrój przewodu typu linka: 16,0 mm²,
- Minimalny przekrój przewodu typu drut: 0,5 mm²,
- Maksymalny przekrój przewodu typu drut: 25,0 mm².
