Opis produktu

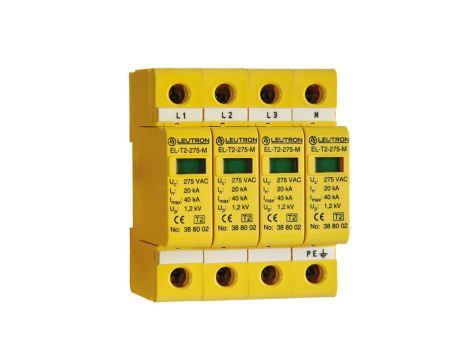

Ogranicznik przepięć Typ T2 20kA TNS EL-T2/4+0-275 388 109
Ogranicznik przepięć typu 2 przeznaczony do trójfazowych sieci TN-S — model EL-T2/4+0-275. Urządzenie służy do ochrony instalacji i odbiorników przed przepięciami atmosferycznymi i łączeniowymi w instalacjach niskiego napięcia.
Cechy techniczne
- Klasa ochrony: II (Typ 2), zgodność: IEC 61643-11 / EN 61643-11
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy (Uc): 275 V
- Znamionowy prąd wyładowczy (In): 20 kA; maksymalny prąd udarowy: 40 kA
- Poziom ochrony (Up): 1,2 kV
- Zakres temperatur pracy: -40 °C do +80 °C
- Stopień ochrony obudowy: IP20
- Wymiary/rodzaj montażu: 4 moduły (szerokość montażowa)
- Przyłącza przewodów: przewód elastyczny 1,5–25 mm2; przewód sztywny 1,5–35 mm2
- Sygnalizacja zadziałania: optyczna
- Producent: Leutron GmbH (Niemcy); dystrybutor: RST Sp. z o.o., Białystok, Polska; numer katalogowy: 38 81 09
Zastosowanie produktu
- Ochrona rozdzielnic i odbiorników w trójfazowych instalacjach TN-S (L1, L2, L3, N)
- Stosowanie w budynkach komercyjnych, przemysłowych i instalacjach elektroenergetycznych niskiego napięcia wymuszających ochronę przed przepięciami typu 2
- Integracja jako element ochrony pośredniej za ogranicznikami typu 1 lub jako samodzielna ochrona w instalacjach zgodnych z wymaganiami norm
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza sygnalizacja zadziałania optyczna i jak należy na nią reagować?
Sygnalizacja optyczna informuje, że ogranicznik wykrył i zadziałał na przepięcie. Po pojawieniu się sygnalizacji należy sprawdzić stan ochrony instalacji i postępować zgodnie z instrukcjami producenta Leutron GmbH dotyczącymi kontroli lub wymiany modułu.
