Opis produktu

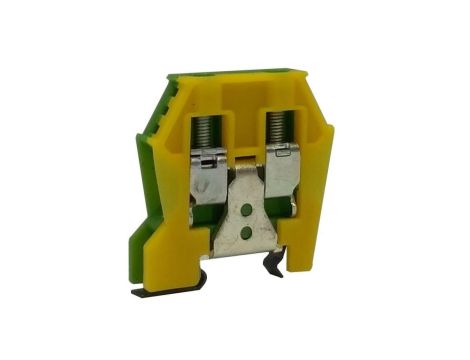

Złączka śrubowa EURO Mini 4 PE przeznaczona do łączenia przewodów miedzianych lub aluminiowych o przekroju od 0,5 mm2 do 4 mm2. Złączki są wyposażone w gniazda pomiarowe do kontroli napięcia oraz innych parametrów. Złączki RSA PE są testowane w warunkach klimatycznych do temp. otoczenia od -20 °C do +55 °C i posiadają klasę palności materiału izolacyjnego V0 zgodnie z UL94. Złączki można stosować zgodnie z normą IEC 60947-7-2. Konstrukcja zacisków szeregowych tego typu jest podobna do podstawowych zacisków RSA. Izolowany korpus, w odróżnieniu od podstawowych typów, składa się z dwóch kolorowych części, zielonej i żółtej. Zacisk jest dzięki temu zamknięty z obu stron. Integralność obu części zacisku zapewniają odpowiednie trzpienie lub w ulepszonych typach specjalne zapadki. Połączenie przewodzące z listwą DIN jest zapewnione dzięki stykowi szczękowemu, który dociska się przy pomocy środkowej śruby, umieszczonej pomiędzy bocznymi śrubami, służącymi do dociśnięcia przewodu. W przypadku użycia szyny nośnej jako szyny dla funkcji PEN, konieczne jest spełnienie warunków materiału szyny i przekroju przewodu - szyna musi być wykonana z miedzi, a przekrój przewodu powinien wynosić co najmniej 10 mm2. Listwę stalową, ocynkowaną galwanicznie i pasywowaną chromianem można wykorzystać wyłącznie w funkcji PE.
