Opis produktu

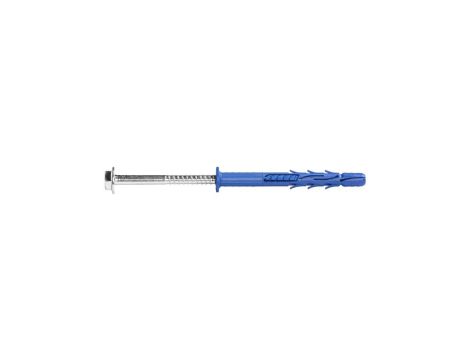

Kołki rozporowe ramowe R-FF1-N-K to uniwersalne rozwiązanie do mocowania w betonie, cegle i innych twardych podłożach, zapewniające solidne zakotwienie dzięki wieloosiowemu rozpieraniu i precyzyjnemu dopasowaniu koszulki do łba wkręta.
Wykonane z wysokiej jakości poliamidu, osiągają doskonałe parametry wytrzymałościowe we wszystkich kategoriach podłoży według ETAG 020.
Dzięki łatwemu montażowi i dużej nośności, idealnie sprawdzają się przy instalacji ram okiennych, bram, fasad czy szafek ściennych.
Dane techniczne:
- Rozmiar: Ø10
- Średnica kołka (d): 9,8 mm
- Długość kołka (l): 160 mm
- Średnica wkręta (dₛ): 7 mm
- Długość wkręta (Lₛ): 169 mm
- Maks. grubość elementu mocowanego: dla t_fix 50: 110 mm; dla t_fix 70: 90 mm
- Średnica otworu (dₕ): 10 mm
Dane instalacyjne:
- Średnica otworu w podłożu [d0]: 10mm
- Min. głębokość otworu w podłożu [h0]: 60mm
- Minimalna głębokość osadzenia łącznika [hnom]: 50mm
- Min. grubość podłoża [hmin]: 100mm
- Min. rozstaw [smin]: 90mm
- Min. odległość od krawędzi [cmin]: 80mm
- Max. moment dokręcający (T_inst): 16 Nm
- Rozmiar klucza (Sw): 13 mm
- Gniazdo montażowe: T40
- Średnica (d): 10 mm
- Efektywna głębokość zakotwienia (h_ef): 50 mm
