Opis produktu
Niezawodne i sprawdzone wyłaczniki powietrzne EPL/EPH
Wyłącznik powietrzny serii EPL/EPH posiada wysoką zdolność zwarciową i wysoce funkcjonalne zabezpieczenie OCR, dzięki czemu możliwe są różne zastosowania przez klientów w budynkach przemysłowych, centrach komputerowych, przemyśle i innych. Wszystkie modele zostały zaprojektowane ze 100% obciążalnością toru neutralnego (N), sprzęt jest skutecznie zabezpieczany przed niepożądanymi zjawiskami, takimi jak wyższe harmoniczne i inne. Oprócz podstawowych funkcji zabezpieczających, OCR posiada dodatkowe funkcje monitorowania zasilania, takie jak monitorowanie temperatury, rejestrowanie i przechowywanie błędów itp., umożliwiając stabilne zasilanie. Standardowa konfiguruacja wyłacznika zawiera akcesoria: napęd silnikowy; cewkę zamykającą; wyzwalacz wzrostowy; styki pomocznicze 5xNO, 5xNC; blokadę przycisków; zaciski przyłączeniowe oraz licznik cykli łączeniowych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004695726
Typ produktu określony przez producenta.
EPL-10 4H AF/M2C2S2/PR-LP
Wyłączniki powietrzne są stosowane do łączenia obwodów oraz zabezpieczania kabli i przewodów zasilających, silników oraz aparatury elektrycznej przed skutkami przeciążeń i zwarć.
wyłącznik powietrzny
Wersja wykonania danego wyłącznika powietrznego: trój- i czterobiegunowe.
4
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
1000
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
690
Oprócz podstawowych funkcji zabezpieczających, OCR posiada dodatkowe funkcje monitorowania zasilania, takie jak monitorowanie temperatury, rejestrowanie i przechowywanie błędów itp., umożliwiając stabilne zasilanie.
OCR
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
1000
Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
12
Znamionowa zwarciowa zdolność wyłączania
65/65
0,4-1
1-15
stacjonarny
51
Wysokość zewnętrzna obudowy podana w milimetrach.
404,4
Szerokość zewnętrzna obudowy podana w milimetrach.
422,4
Głębokość zewnętrzna obudowy podana w milimetrach.
298,5
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-EN 60947-1,
PN-EN 60947-2
PN-EN 60947-2
Powietrzny wyłącznik mocy, ACB (ang. air circuit breaker)
ACB

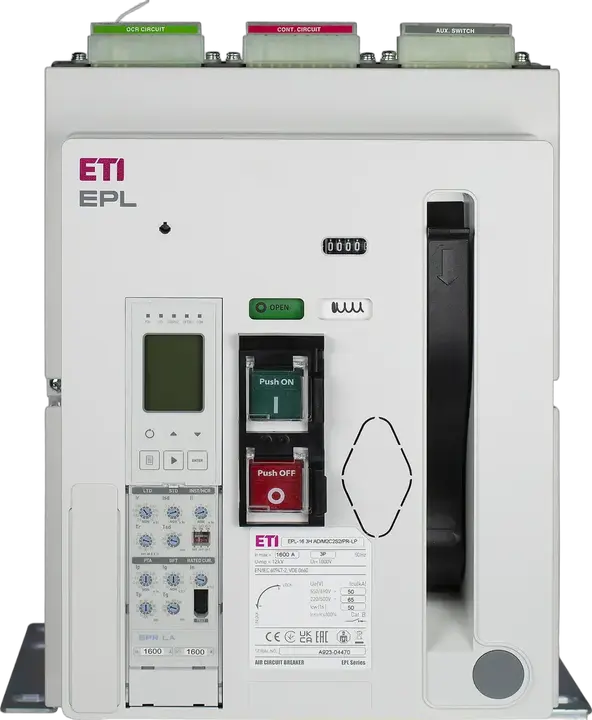

Zdjęcie produktu
Zalety produktu
- Dostępne w wersji wysuwnej i stacjonarnej.
- Możliwość zastosowania blokady mechanicznej do 3 aparatów zarówno w wersjach wysuwnych jak i stacjonarnych.
- Uniwersalne położenie zacisków przyłączeniowych. Mogą być w pozycji pionowej lub poziomej.
- Licznik cykli w standardowym wykonaniu.
- Niezawodny mechanizm wysuwu zintegrowany z aparatem. Uniwersalna korba w komplecie.
- Standardowa konfiguracja wyłącznika zawiera: napęd silnikowy; cewkę zamykającą; wyzwalacz wzrostowy; styki pomocznicze 5xNO, 5xNC; blokadę przycisków i zaciski przyłączeniowe.
- Wyzwalacze wzrostowe i podnapięciowe do różnych napięć. Łatwa wymiana.
- Typy wielkości prądowych:
- EPL: A od 630 A do 1600 A; B od 2000 A do 3200 A
- EPH: A od 630 A do 2000 A; B od 630 A do 4000 A; C od 3200 A do 5000 A; D od 4000 A do 6300 A - Dostępne wyłączniki jak i rozłączniki.
- Dostępne wykonania 3P i 4P.
Budowa zewnętrzna/wewnętrzna.
Różne akcesoria - moduł główny wyłącznika, kaseta wysuwna.
Wygodny sposób wysuwania.
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
