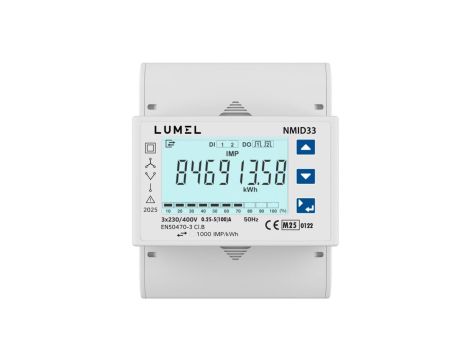

NMID33 to nowoczesny, trójfazowy licznik energii elektrycznej, przeznaczony do zastosowań w budynkach mieszkalnych, obiektach komercyjnych oraz w lekkim przemyśle. Urządzenie umożliwia pomiar oraz monitoring parametrów sieci w układach:
- 3-fazowym 4-przewodowym
- 3-fazowym 3-przewodowym
- 1-fazowym 2-przewodowym
Licznik umożliwia bezpośredni pomiar prądu do 100 A bez konieczności stosowania przekładników prądowych (CT). Obsługuje do czterech taryf energetycznych, wybieranych poprzez wejścia taryfowe lub zdalnie przez interfejs komunikacyjny RS-485 z protokołem Modbus RTU.
Dane prezentowane są na czytelnym, podświetlanym wyświetlaczu LCD, a zużycie energii sygnalizuje dioda impulsowa (LED). Obudowa urządzenia przystosowana jest do montażu na standardowej szynie DIN, co zapewnia szybki i wygodny montaż w rozdzielnicach elektrycznych.
Charakterystyka:
- Trójfazowy licznik energii elektrycznej z bezpośrednim pomiarem prądu, zasilany bezpośrednio z obwodu pomiarowego (self-powered)
-
Pomiar wartości skutecznej True RMS (TRMS)
-
Obudowa o szerokości 4U (72 mm)
-
Wyświetlacz LCD – 1-linijkowy, 8-cyfrowy wyświetlacz siedmiosegmentowy, przeznaczony do prezentacji wartości energii
-
Klasa dokładności: B wg EN 50470-3 (klasa 1 wg IEC 62053-21)
-
Pomiar energii zgodny z normami IEC 62053-21 oraz IEC 62053-23
-
Dwukierunkowy pomiar energii: pobieranej/oddawanej.
-
Pomiar parametrów mocy i zapotrzebowania (Demand):
-
moc czynna (pobierana / oddawana)
-
moc bierna (pobierana / oddawana)
-
moc pozorna
-
prąd
-
-
Wielotaryfowe liczniki energii z możliwością akumulacji danych, wybierane za pomocą dwóch wejść cyfrowych
-
Interfejs komunikacyjny RS-485 (protokół Modbus RTU)
-
Dwa wyjścia impulsowe S0, konfigurowalne do pomiaru energii importowanej i eksportowanej
-
Zaciski przystosowane do plombowania (zabezpieczenie przed nieautoryzowanym dostępem)
-
Trwałe oznaczenia laserowe (identyfikacja i informacje produktowe)
