Opis produktu

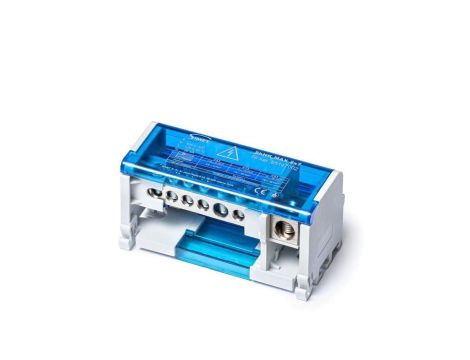

Dwubiegunowy modułowy blok rozdzielczy 2x(5x6mm² 1x25mm² 1x35mm²) na szynę TS35 ShNK MAX 2x7 85147002
Blok rozdzielczy ShNK MAX 2x7 (nr kat. 85147002) to dwubiegunowy modułowy element przeznaczony do rozdziału i separacji potencjałów w rozdzielnicach i szafach sterowniczych; obsługuje przewody o przekrojach do 35 mm² i montaż na szynie DIN TS35 lub za pomocą śruby.
Cechy techniczne
- Typ: dwubiegunowy modułowy blok rozdzielczy ShNK MAX 2x7, nr katalogowy 85147002
- Konfiguracja przyłączeń: 2x(5×6 mm², 1×25 mm², 1×35 mm²) — łączna liczba podłączeń: 14
- Maksymalny przekrój przewodów: do 35 mm²
- Prąd znamionowy: 125 A
- Znamionowe napięcie izolacji: 500 V
- Wymiary (S × W × G): 95 mm × 50 mm × 47,5 mm
- Stopień ochrony: IP20; osłona izolacyjna przed dotykiem: TAK
- Sposób montażu: szyna DIN TS35 lub mocowanie śrubowe
- Warunki pracy: temperatura -5 °C do +40 °C; wilgotność do 85 %
- Producent: Simet Spółka Akcyjna, Jelenia Góra
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze w aplikacjach przemysłowych i budowlanych wymagających rozdziału prądu do 125 A
- Panele dystrybucyjne do separacji potencjałów oraz łączenia przewodów o różnych przekrojach (do 35 mm²)
- Montaż modułowy na szynie DIN TS35 — oszczędność miejsca i szybkie przebudowy rozdzielnicy
- Połączenia główne i szynowe w instalacjach zasilających, rozdziałach faz lub szynach pomocniczych
