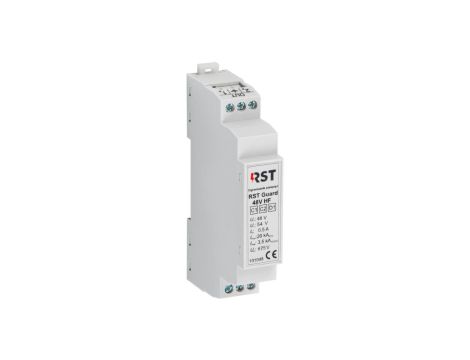

Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych, RST Guard 48V HF 101 048

Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych, RST Guard 48V HF 101 048

Ogranicznik przepięć RST Guard 48V HF 101 048 to moduł ochronny przeznaczony do zabezpieczenia systemów sterowania i układów kontrolno‑pomiarowych w instalacjach niskonapięciowych. Typ HF zapewnia zachowanie przepustowości sygnałowej przy jednoczesnej ochronie przed udarami i przepięciami.

Cechy techniczne

• Prąd udarowy (10/350): 3,5 kA
• Poziom ochrony (Up): 24 V
• Częstotliwość graniczna: 70 MHz (zachowanie parametrów w pasmach sygnałowych)
• Prąd znamionowy: 0,5 A
• Maksymalne napięcie trwałej pracy DC (Uc DC): 27 V
• Maksymalne napięcie trwałej pracy AC (Uc AC): 3,5 V
• Sposób montażu: szyna montażowa DIN 35 mm
• Zakres temperatur pracy: -40 do +80°C
• Stopień ochrony obudowy: IP20; przeznaczony do montażu wewnętrznego

Zastosowanie produktu

• Ochrona sterowników PLC, przetworników pomiarowych, modułów I/O i urządzeń telemetrycznych w szafach sterowniczych
• Zastosowanie w liniach sygnałowych i kontrolnych o częstotliwościach do 70 MHz — tam, gdzie wymagana jest wysoka przepustowość sygnału
• Stosowanie w instalacjach niskonapięciowych (wersja do 48 V), dla obwodów o prądzie znamionowym do 0,5 A
• Montaż wewnątrz rozdzielnic na szynie DIN 35 mm; instalator musi zapewnić poprawne uziemienie i stosować się do instrukcji montażu
