Opis produktu

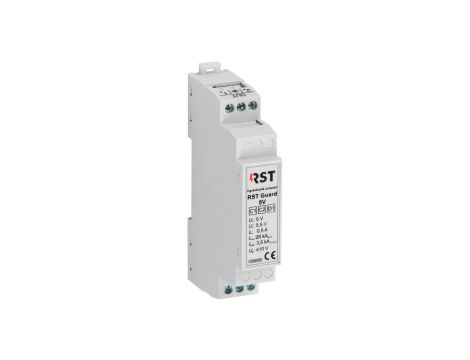

Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych, RST Guard 5V 100 005
RST Guard 5V 100 005 to modułowy ogranicznik przepięć (SPD) przeznaczony do ochrony sygnałów i zasilania niskonapięciowych systemów sterowania oraz układów kontrolno-pomiarowych w instalacjach 5 V. Urządzenie montuje się na szynie DIN 35 mm i stosuje w rozdzielnicach przemysłowych i szafach sterowniczych.
Cechy techniczne
- Wersja: dedykowana do instalacji 5 V
- Montaż: szyna montażowa DIN 35 mm
- Prąd udarowy (10/350): 3,5 kA
- Poziom ochrony (naprężenie ograniczone): 12 V
- Maksymalne napięcie trwałej pracy AC (Uc): 10 V
- Maksymalne napięcie trwałej pracy DC (Uc): 14,5 V
- Prąd znamionowy: 0,5 A
- Zakres temperatur pracy: -40 do +80°C
- Stopień ochrony: IP20
- Badania i testy zgodnie z normą PN-EN 61643-21
- Konstrukcja zapewniająca wysoką odporność udarową przy zachowaniu niskiego poziomu ochrony napięciowej
Zastosowanie produktu
- Ochrona wejść/wyjść sterowników PLC i modułów I/O w aplikacjach automatyki przemysłowej
- Ochrona przetworników pomiarowych, czujników i układów akwizycji danych przed przepięciami udarowymi
- Montaż w szafach sterowniczych i rozdzielnicach na szynie DIN 35 mm (wyłącznie do instalacji wewnętrznych — IP20)
- Zalecane okresowe przeglądy układów ochrony przed sezonem burzowym zgodnie z instrukcją użytkowania
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy RST Guard 5V 100 005 wymaga połączenia z uziemieniem?
Tak — zgodnie z instrukcją użytkowania poprawne działanie i skuteczność ogranicznika wymagają połączenia układu ochrony z uziemieniem ochronnym; montaż i okablowanie powinny być wykonane zgodnie z dokumentacją producenta. - Czy urządzenie można instalować na zewnątrz lub w warunkach wilgotnych?
Nie — stopień ochrony IP20 wskazuje na zastosowanie wewnętrzne (szafy i rozdzielnice). Do zastosowań zewnętrznych należy użyć obudowy ochronnej o odpowiednim stopniu IP.
