Opis produktu

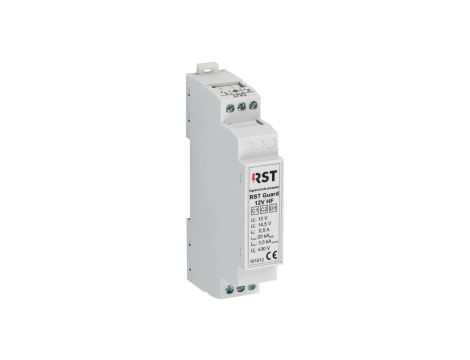

Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych, RST Guard 12V HF 101 012
Ogranicznik przepięć RST Guard 12V HF 101 012 przeznaczony do ochrony linii sygnałowych i zasilających w systemach sterowania oraz instalacjach kontrolno-pomiarowych; wersja o nominalnym poziomie ochrony 12 V, zoptymalizowana pod kątem pracy w aplikacjach niskonapięciowych i sygnałowych o dużej przepustowości częstotliwościowej.
Cechy techniczne
- Poziom ochrony (nominalny): 12 V
- Prąd udarowy (impuls 10/350 µs): 3,5 kA
- Częstotliwość graniczna (przepustowość): 90 MHz
- Maksymalne napięcie trwałej pracy AC (Uc AC): 0,5 V
- Maksymalne napięcie trwałej pracy DC (Uc DC): 14,5 V
- Sposób montażu: szyna montażowa DIN 35 mm
- Przetestowany zgodnie z PN-EN 61643-21; kategorie testowe: D1, C1, C2
- Wysoka odporność udarowa i zaprojektowany dla instalacji o zwiększonym ryzyku przepięć atmosferycznych i przemysłowych
Zastosowanie produktu
- Ochrona systemów sterowania PLC, RTU oraz urządzeń kontrolno-pomiarowych pracujących w sieciach niskonapięciowych
- Stosowanie w liniach sygnałowych i zasilających w instalacjach automatyki i pomiarów, gdzie wymagana jest wysoka przepustowość częstotliwościowa
- Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm
- Zastosowanie w strefach ochronnych LPZ 0 / LPZ 1 i wyższych
- Wymaga fachowego montażu oraz okresowych przeglądów konserwacyjnych zgodnie z zasadami bezpieczeństwa
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik RST Guard 12V HF 101 012 jest kompatybilny z instalacjami 12 V DC?
Tak — maksymalne napięcie trwałej pracy DC wynosi 14,5 V, co pozwala na stosowanie ogranicznika w typowych instalacjach 12 V DC; montaż i połączenia powinny wykonać osoby posiadające uprawnienia elektryczne. - Co oznacza parametr prądu udarowego 3,5 kA (10/350 µs) w praktyce?
Wartość 3,5 kA (impuls 10/350 µs) informuje o zdolności urządzenia do przeciwstawienia się udarom o przebiegu typowym dla wyładowań atmosferycznych w sieciach niskiego napięcia; parametr ten określa maksymalny prąd udarowy, który ogranicznik może przyjąć bez utraty funkcji ochronnej.
