Opis produktu

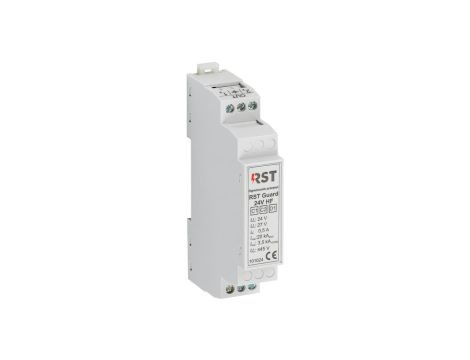

Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych, RST Guard 24V HF 101 024
RST Guard 24V HF 101 024 to impulsowy ogranicznik przepięć przeznaczony do ochrony niskonapięciowych systemów sterowania i układów kontrolno-pomiarowych na poziomie 24 V. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic na szynie DIN 35 mm i zabezpiecza linie sygnałowe pracujące w szerokim paśmie częstotliwości.
Cechy techniczne
- Poziom ochrony (nominalny): 24 V
- Maksymalne napięcie trwałej pracy DC: 27 V
- Maksymalne napięcie trwałej pracy AC: 3,5 V
- Prąd znamionowy: 0,5 A
- Prąd udarowy (10/350): 3,5 kA
- Częstotliwość graniczna (przepustowość sygnału): 70 MHz
- Zakres temperatur pracy: -40 ÷ +80 °C
- Montaż: szyna montażowa DIN 35 mm
Zastosowanie produktu
- Ochrona linii sygnałowych 24 V w systemach sterowania i pomiarowych.
- Montaż wewnątrz szaf sterowniczych i rozdzielnic na szynie DIN 35 mm.
- Zastosowanie na liniach o częstotliwościach roboczych do kilkudziesięciu MHz (do granicy 70 MHz).
- Ochrona wejść/wyjść niskonapięciowych oraz ścieżek sygnałowych przed przepięciami impulsowymi.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy RST Guard 24V HF 101 024 wymaga uziemienia?
Tak. Prawidłowe działanie ogranicznika wymaga połączenia z uziemieniem ochronnym instalacji — zapewnienie skutecznego połączenia uziemiającego do punktu odniesienia rozdzielnicy jest konieczne dla odprowadzenia energii udaru.
