Opis produktu

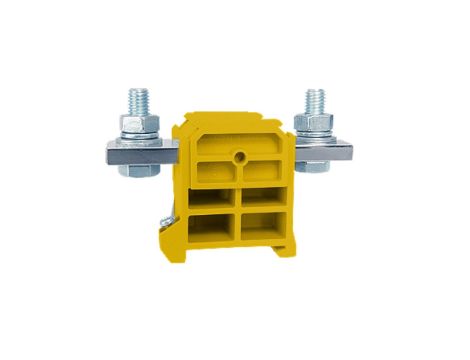

Złączka szynowa gwint. 240,0 mm2 TS 35 1 tor ZSG1-240.0z 12904314
Złączka szynowa gwintowa ZSG1-240.0z to jednorodna złączka montowana na szynie TS 35, przeznaczona do tworzenia punktów połączeniowych przewodów o przekroju 70–240 mm² w rozdzielnicach i instalacjach przemysłowych. Produkt umożliwia rozdział i łączenie przewodów przy prądzie znamionowym 415 A i napięciu znamionowym 800 V.
Cechy techniczne
- Zakres przekrojów przewodów: 70-240 mm²
- Prąd znamionowy (In): 415 A
- Napięcie znamionowe (Un): 800 V
- Wymiary: szer. 41 mm × wys. 66 mm × dł. 104 mm
- Materiał: poliamid PA 66, bezhalogenowy
- Kolor: żółty
- Montaż: szyna DIN TS 35, 1 tor
- Zalecany moment dokręcania: 25–30 Nm
- Wewnętrzne piętra zmostkowane: Nie
- Wykonanie przeciwwybuchowe Ex-e: Nie
- Dostępne akcesoria: oznaczniki i płytki krańcowe
Zastosowanie produktu
- Instalacje rozdzielcze i tablice rozdzielcze wymagające połączeń przewodów o dużych przekrojach (70–240 mm²).
- Szafy sterownicze i rozdzielcze w przemyśle, gdzie wymagana jest montaż na szynie TS 35.
- Połączenia zasilania głównego i pomocniczego w systemach energetycznych o parametrach znamionowych do 415 A / 800 V.
- Stosowanie w instalacjach, w których wymagane jest tworzenie pojedynczego toru przewodów z kontrolowanyym momentem dokręcania (25–30 Nm).
