Opis produktu

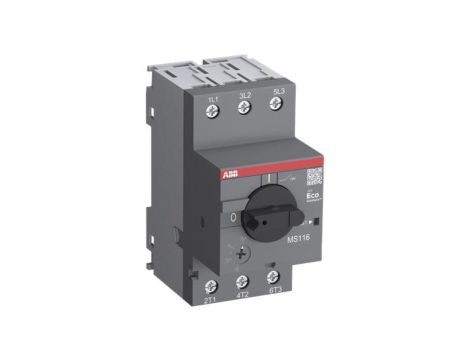

Wyłącznik silnikowy termomagnetyczny ABB MS116-6.3 to 3-biegunowe urządzenie o prądzie znamionowym 6,3 A i zakresie nastawy przeciążeniowej 4–6,3 A, przeznaczone do ręcznego załączania i wyłączania silników oraz ich ochrony przed przeciążeniem, zwarciem i zanikiem fazy (bez potrzeby dodatkowego dobezpieczenia zwarciowego).
Stosuje się go w układach sterowania i zabezpieczenia silników w instalacjach przemysłowych i budynkowych, np. w rozdzielnicach i szafach sterowniczych dla napędów do ok. 2,2 kW (AC-3).
Dane techniczne:
- Producent: ABB
- Seria producenta: MS116
- Typ urządzenia: wyłącznik silnikowy
- Wysokość: 90 mm
- Szerokość: 45 mm
- Głębokość: 85.6 mm
- Zakres nastawy wyzwalacza przeciążeniowego: 4.0–6.3 A
- Zakres nastawy wyzwalacza zwarciowego: 78.8 A
- Czułość na zanik fazy: tak
- Sposób wyzwalania: termomagnetyczny
- Z zabezpieczeniem termicznym: tak
- Znamionowe napięcie pracy: 690 V
- Znamionowy prąd ciągły (Iu): 6.3 A
- Znamionowa moc pracy (AC-3): 2.2 kW
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V: 75 kA
- Straty mocy: 5.4 W
- Rodzaj podłączenia styków głównych: połączenie śrubowe
- Rodzaj elementu wykonawczego: pokrętło
- Budowa urządzenia: kompletne urządzenie w obudowie
- Ze zintegrowanym stykiem pomocniczym: nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: nie
- Liczba biegunów: 3
- Stopień ochrony (IP): IP20
