Opis produktu

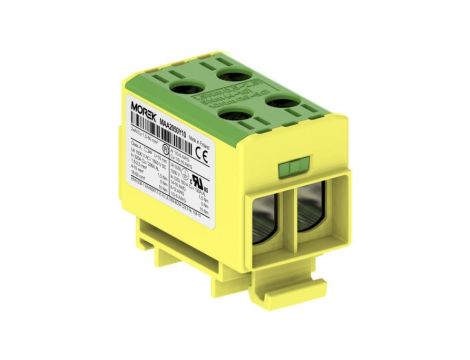

Złączka szynowa 2-torowa to uniwersalny element przyłączeniowy przeznaczony do bezpiecznego łączenia przewodów miedzianych i aluminiowych o przekrojach od 1,5 do 50 mm², montowany na szynie DIN TH-35.
Stosowana jest w instalacjach energetycznych, przemysłowych i mieszkaniowych jako zacisk zasilający lub rozdzielczy, także w aplikacjach narażonych na duże obciążenia prądowe i zwarcia.
Zastosowanie technologii ocynowania oraz fabrycznie naniesionej pasty kontaktowej eliminuje potrzebę adapterów Cu/Al, zapewnia wysoką niezawodność połączenia oraz bezpieczeństwo eksploatacji przy prądzie do 320 A i napięciu do 1500 V.
Dane techniczne
- Producent: MOREK
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 1,5 - 35 mm²
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 1,5 - 35 mm²
- Przekrój przyłączanego przewodu jednodrutowego: Nieznana
- Przekrój przyłączanego przewodu wielożyłowego: 1,5 - 50 mm²
- Prąd znamionowy In: 320 A
- Napięcie znamionowe: 1500 V
- Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
- Liczba poziomów: 1
- Liczba zacisków na poziom: 4
- Sposób montażu: Szyna montażowa DIN TH-35 mm
- Materiał elementu izolacyjnego: Tworzywo termoplastyczne
- Zakres temperatur pracy: -25 - 80 °C
- Klasa palności materiału izolacyjnego zgodna z UL94: -
- Szerokość: 30 mm
- Wysokość: 43 mm
- Głębokość: 49 mm
- Wykonanie przeciwwybuchowe Ex-e - potwierdzone: Nie
- Wymagana płytka zamykająca: Nie
- Kolor: Żółto-zielony
- Wewnętrzne piętra zmostkowane: Tak
