Opis produktu

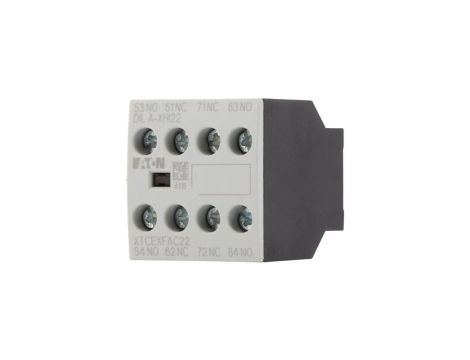

Moduł styków pomocniczych Eaton z serii Moeller® DILA to czołowy blok styków, który rozbudowuje stycznik o dodatkowe tory pomocnicze do realizacji funkcji sterowania i sygnalizacji.
Stosuje się go ze stycznikami mocy serii DILM (od DILM7 do DILM38) w układach automatyki, aby przekazywać informację o stanie stycznika do obwodów sterowniczych i nadzorczych.
Dane techniczne
- Producent: Eaton
- Seria / typ: Eaton Moeller® DILA – moduł styków pomocniczych
- Symbol produktu: DILA-XHI
- Numer katalogowy: 276426
- Wykonanie: moduł styków pomocniczych do montażu przedniego (montaż od góry)
- Liczba biegunów / styków: 4 (2 NO + 2 NC)
- Cechy: blokowane styki przeciwstawne zgodnie z IEC 60947-5-1, załącznik L
- Rodzaj połączenia: zaciski śrubowe
- Stopień ochrony: IP20
- Sposób montażu: montaż od przodu
- Prąd roboczy Ie: 4 A (AC-15, 230 V), 4 A (AC-15, 400 V), 1,5 A (AC-15, 500 V), 2,5 A (DC-13, 24 V)
- Napięcie robocze Ue: do 500 V AC
- Napięcie izolacji Ui: 690 V
- Konwencjonalny prąd cieplny Ith: 16 A
- Zabezpieczenie przeciwzwarciowe: maks. 10 A gG/gL (bez sklejenia styków)
- Bezpieczne odłączanie: 400 V AC (zgodnie z EN 61140)
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Napięcie udarowe Uimp: 6 kV
- Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
- Temperatura przechowywania: –40°C do +80°C
- Wymiary (S × W × G): 36 × 38 × 45 mm
- Masa: 0,039 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, IEC/EN 60947-4-1, VDE
