Opis produktu

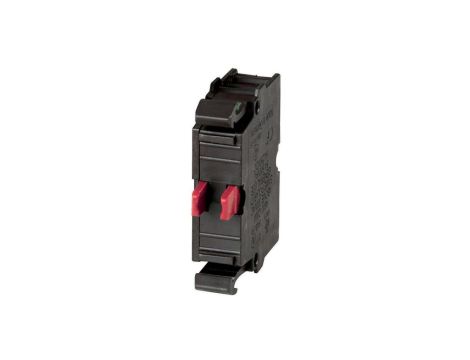

Element stykowy Eaton z serii Moeller® M22 to styk pomocniczy montowany od frontu, który realizuje funkcję łączeniową w torach sterowania i sygnalizacji.
Stosuje się go jako część aparatury sterowniczej (np. przycisków lub przełączników serii M22) do przekazywania sygnałów stanu do układów automatyki, sterowników, kontrolek lub systemów nadzoru.
Wyposażony w zacisk sprężynowy Cage Clamp.
Dane techniczne
- Producent / seria: Eaton Moeller® M22
- Typ: styk pomocniczy (element stykowy)
- Numer katalogowy: 216385
- Kod modelu: M22-CK01
- Konfiguracja styków: 1 NC (1 rozwierny)
- Połączenie: zacisk sprężynowy Cage Clamp
- Montaż: czołowy, na zatrzask; montaż od góry, zintegrowany
- Prąd roboczy Ie: 6 A (AC-15, 230 V), 4 A (AC-15, 400 V), 2 A (AC-15, 500 V), 3 A (DC-13, 24 V)
- Napięcie robocze Ue: do 500 V AC, do 220 V DC
- Napięcie izolacji Ui: 500 V
- Napięcie udarowe Uimp: 6 kV
- Konwencjonalny prąd cieplny Ith: 4 A
- Częstotliwość pracy: do 3 600 operacji/h
- Temperatura pracy: –25°C do +70°C
- Temperatura przechowywania: –25°C do +85°C
- Stopień ochrony: IP20
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Wymiary (S × W × G): 32 × 10 × 38 mm
- Masa: 0,01 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947-5 (w tym UL 508)
