Opis produktu

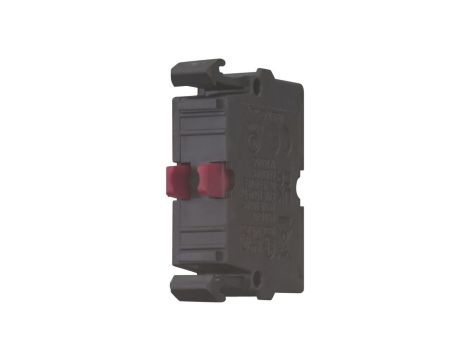

Element stykowy Eaton z serii Moeller® M22 to styk pomocniczy montowany od frontu, który realizuje funkcję łączeniową w torach sterowania i sygnalizacji.
Stosuje się go jako część aparatury sterowniczej (np. przycisków lub przełączników serii M22) do przekazywania sygnałów stanu do układów automatyki, sterowników, kontrolek lub systemów nadzoru.
Dane techniczne
- Producent / seria: Eaton Moeller® M22
- Typ produktu: Element stykowy (styk pomocniczy)
- Numer katalogowy: 216378
- Kod modelu: M22-K01
- Kategoria produktu: Akcesoria
- Konfiguracja styków: 1 NC (1 styk rozwierny)
- Liczba styków: 1
- Typ styku: pojedynczy
- Rodzaj połączenia: zaciski śrubowe
- Sposób montażu: montaż czołowy, na zatrzask
- Model: montaż od góry, zintegrowany
- Prąd roboczy Ie: do 6 A (AC-15, 230 V), do 4 A (AC-15, 400 V), do 2 A (AC-15, 500 V), do 3 A (DC-13, 24 V)
- Napięcie robocze Ue: do 500 V AC, do 220 V DC
- Napięcie izolacji Ui: 500 V
- Napięcie udarowe Uimp: 6 kV
- Konwencjonalny prąd cieplny Ith: 4 A
- Znamionowy umowny prąd zwarciowy (Iq): 1 kA
- Częstotliwość pracy: do 3 600 operacji/h
- Siła uruchamiania: maks. 5 N
- Skok siłownika: 4,8 mm
- Skok pokrętła: 5,7 mm
- Moment roboczy: 0,8 Nm
- Temperatura pracy: –25°C do +70°C
- Temperatura przechowywania: –25°C do +85°C
- Stopień ochrony: IP20
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Wymiary (S × W × G): 32 × 10 × 38 mm
- Masa: 0,01 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947-5, VDE
