Opis produktu

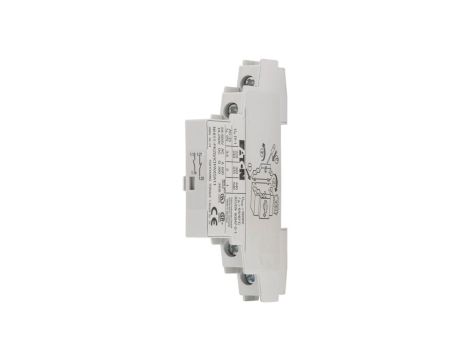

Styk pomocniczy Eaton z serii Moeller® NHI to akcesorium montowane do wyłączników silnikowych, które dodaje dodatkowe tory stykowe do realizacji funkcji sterowania i sygnalizacji.
Stosuje się go do przekazywania informacji o stanie wyłącznika (np. zadziałanie, wyłączenie) do układów automatyki, kontrolek, przekaźników lub systemów nadzoru, także w ramach modernizacji istniejących instalacji.
Dane techniczne
- Producent: Eaton
- Seria / typ: Eaton Moeller® NHI – standardowy styk pomocniczy
- Symbol produktu: NHI11-PKZ0
- Numer katalogowy: 072896
- Wykonanie: styk pomocniczy do wyłączników silnikowych
- Liczba styków: 2 (1 NO + 1 NC)
- Cechy: blokowane styki przeciwstawne
- Rodzaj połączenia: zaciski śrubowe
- Sposób montażu: montaż boczny (prawa strona), montaż od przodu możliwy przy modernizacji
- Zastosowanie: do wyłączników silnikowych
- Prąd roboczy Ie: 3,5 A (AC-15, 230 V), 2 A (AC-15, 400 V), 2 A (DC-13, 24 V), 1 A (DC-13, 60 V), 0,5 A (DC-13, 110 V), 0,25 A (DC-13, 220–230 V)
- Napięcie robocze Ue: do 500 V AC / 250 V DC
- Napięcie udarowe Uimp: 6 kV
- Bezpieczne odłączanie: 440 V AC (zgodnie z EN 61140)
- Zabezpieczenie przeciwzwarciowe: 10 A gG/gL (bezpiecznik, styki pomocnicze)
- Trwałość elektryczna: 50 000 operacji
- Niezawodność obwodu sterowania: < 1 awaria na 100 000 000 operacji
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Temperatura pracy: –25°C do +55°C
- Wymiary (S × W × G): 15 × 90 × 68 mm
- Masa: 0,033 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947-4-1, UL 508
