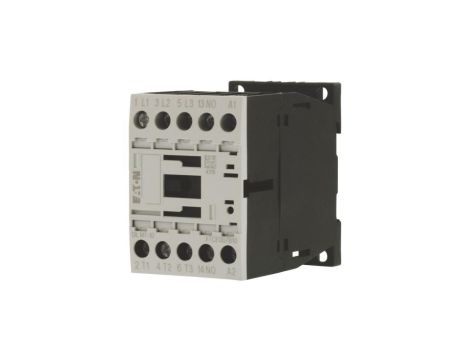

Opis produktu
Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Dane techniczne:
- Producent: Eaton
- Seria / typ: Eaton Moeller® DILM – stycznik
- Symbol produktu: DILM7-10(230V50HZ,240V60HZ)
- Numer katalogowy: 276550
- Zastosowanie: Stycznik do silników
- Liczba biegunów: 3 (trzybiegunowy)
- Rodzaj połączenia: Zaciski śrubowe
- Rodzaj napięcia (cewka): AC
- Napięcie cewki: 230 V AC (50 Hz) / 240 V AC (60 Hz)
- Współczynnik czasu pracy: 100%
- Napięcie znamionowe izolacji Ui: 690 V
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Prąd roboczy Ie: 22 A (AC-1, 380/400/415 V), 7 A (AC-3, 380/400/415 V)
- Moc robocza (AC-3): 3 kW (400 V), 4 kW (415 V)
- Zdolność zwarciowa (SCCR, UL/CSA): 5 kA (maks. bezpiecznik lub CB 25 A)
- Styki pomocnicze: 1 NO
- Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
- Wymiary (S × W × G): 45 × 68 × 75 mm
- Masa: 0,24 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, VDE
