Opis produktu

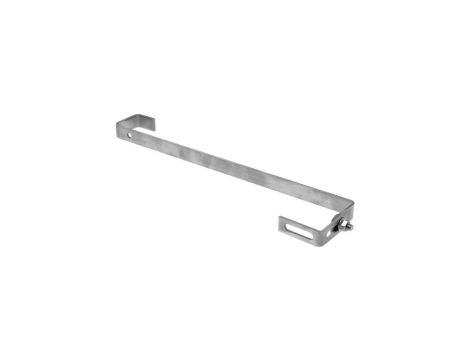

Uchwyt dachowy do mocowania szyn montażowych paneli fotowoltaicznych na dachach pokrytych dachówką ceramiczną i betonową. Gwarantuje właściwą stabilność całej konstrukcji.
Umożliwia połączenie profili z pokryciem dachowym. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10 (brak w zestawie). Otwór podłużny w sztycy o wymiarach 40x11 mm umożliwia ewentualną korektę ustawienia szyn montażowych.
Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata.
Dane techniczne:
- Symbol produktu: PVUSR.470.254.03
- Wymiary płaskownika: 25 x 4 mm
- Otwór do mocowania do łaty: 9 mm
- Wysokość sztycy: 70-100 mm
- Długość całkowita: 470 mm
- Otwór w sztycy: 11 x 40 mm
- Max grubość łaty: 50 mm
- Materiał: stal nierdzewna (1.4016)
- Śruba: M10x20 ze stali nierdzewnej
- Nakrętka: M10 ze stali nierdzewnej
- Waga: 0,56 kg
