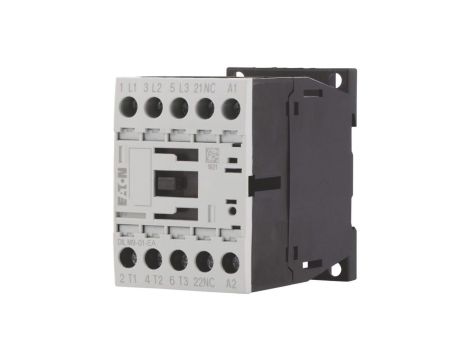

Opis produktu
Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Dane techniczne:
- Producent: Eaton
- Symbol produktu: DILM9-01-EA(24VDC)
- Numer katalogowy: 190032
- Typ produktu: Stycznik
- Seria: Eaton Moeller® DILM
- Liczba pól: 3
- Rodzaj połączenia: zaciski śrubowe
- Rodzaj napięcia (cewka): DC (prąd stały)
- Typ cewki: cewka DC
- Znamionowe napięcie cewki [V]: 24 V DC
- Współczynnik czasu pracy: 100%
- Napięcie znamionowe izolacji Ui (IEC/EN): 690 V
- Kategoria przepięciowa: III
- Stopień zanieczyszczenia: 3
- Prąd roboczy Ie wg IEC (AC-1) [A]: 22 A
- Prąd roboczy Ie wg IEC (AC-3) [A]: 9 A
- Moc robocza wg IEC (AC-3) 400 V [kW]: 4 kW
- Znamionowa zdolność zwarciowa (SCCR, UL/CSA): 5 kA (maks. bezpiecznik 30 A lub CB 30 A); do 100 kA przy odpowiednich zabezpieczeniach (480/600 V)
- Rodzaj wbudowanych zestyków pomocniczych: 1 NC
- Straty mocy sprzętu (Pvid): 0,9 W
- Strata mocy na biegun (Pvid): 0,3 W
- Statyczna strata mocy (Pvs): 4,5 W
- Temperatura pracy: –25°C do +60°C
- Temperatura pracy (w obudowie): –25°C do +40°C
- Temperatura przechowywania: –40°C do +80°C
- Wymiary (S × W × G): 45 × 68 × 75 mm
- Masa: 0,296 kg
- Zgodność / certyfikaty: CE, RoHS
