Opis produktu

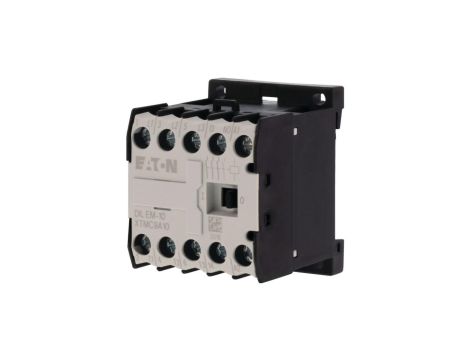

Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Dane techniczne:
- Producent: Eaton
- Symbol: DILEM-10(24V50/60HZ)
- Numer katalogowy: 021417
- Typ produktu: Stycznik miniaturowy
- Seria: Eaton Moeller® DILEM
- Liczba pól: 3
- Typ cewki: Cewka AC 50/60 Hz
- Znamionowe napięcie cewki [V]: 24 V AC
- Znamionowe napięcie izolacji Ui IEC/EN: 690 V
- Znamionowe napięcie udarowe Uimp: 6 kV
- Częstotliwość robocza: 50/60 Hz
- Prąd roboczy Ith wg IEC (AC-1) [A]: 22 A
- Prąd Ie / moc robocza wg IEC (AC-3) 400 V [A/kW]: 9 A / 4 kW
- Moc silnika wg UL/CSA przy 480 V [HP]: 5 HP
- Rodzaj wbudowanych zestyków pomocniczych: 1 NO
- Typ montażu: Szyna DIN 35 mm / montaż śrubowy
- Max. liczba podłączonych jednocześnie kabli: 2
- Przekrój przewodu bez końcówki: 0,75–2,5 mm²
- Przekrój przewodu z końcówką: 0,75–1,5 mm²
- Trwałość elektryczna: do 200 000 łączeń
- Trwałość mechaniczna: do 10 000 000 łączeń
- Temperatura pracy: –25°C do +50°C
- Temperatura pracy (w obudowie): –25°C do +40°C
- Wymiary (S × W × G): 45 × 58 × 52 mm
- Masa: 0,17 kg
- Zgodność / certyfikaty: CE, UL 508, CSA, IEC/EN 60947-4-1, VDE 0660
