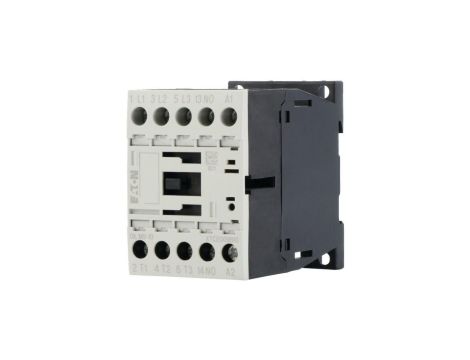

Opis produktu
Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Dane techniczne:
- Producent: Eaton
- Seria: Eaton Moeller® DILM
- Typ produktu: Stycznik
- Symbol produktu: DILM9-10-EA(230V50HZ,240V60HZ)
- Numer katalogowy: 190029
- Liczba pól / biegunów: 3 (trzybiegunowy)
- Rodzaj połączenia: Zaciski śrubowe
- Rodzaj napięcia (cewka): AC
- Napięcie sterowania (cewka): 230 V AC (50 Hz) / 240 V AC (60 Hz)
- Współczynnik czasu pracy: 100%
- Napięcie znamionowe izolacji Ui: 690 V
- Kategoria przepięciowa: III
- Stopień zanieczyszczenia: 3
- Prąd roboczy Ie (AC-1): 22 A (380/400/415 V)
- Prąd roboczy Ie (AC-3): 9 A (380/400/415 V)
- Moc robocza (AC-3, 380/400 V): 4 kW
- Zdolność zwarciowa (SCCR, UL/CSA): 5 kA (maks. bezpiecznik/CB 30 A)
- Styki pomocnicze: 1 NO
- Temperatura pracy: –25°C do +60°C (w obudowie: –25°C do +40°C)
- Wymiary (S × W × G): 45 × 68 × 75 mm
- Masa: 0,24 kg
- Zgodność / certyfikaty: CE, RoHS
