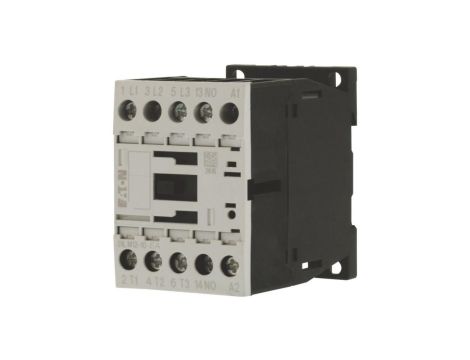

Opis produktu
Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Dane techniczne:
- Producent: Eaton
- Symbol produktu: DILM12-10-EA(24VDC)
- Numer katalogowy: 190034
- Typ produktu: Stycznik
- Seria: Eaton Moeller® DILM
- Liczba biegunów: 3
- Rodzaj połączenia: zaciski śrubowe
- Rodzaj napięcia sterowania: DC (prąd stały)
- Znamionowe napięcie sterowania (Us): 24 V DC
- Współczynnik czasu pracy: 100%
- Znamionowy prąd roboczy (Ie) wg IEC (AC-1): 22 A
- Znamionowy prąd roboczy (Ie) wg IEC (AC-3): 12 A
- Znamionowa moc robocza (AC-3, 400 V): 5,5 kW
- Napięcie znamionowe izolacji (Ui): 690 V
- Rodzaj wbudowanych zestyków pomocniczych: 1 NO
- Kategoria przepięciowa: III
- Stopień zanieczyszczenia: 3
- Temperatura pracy: –25°C do +60°C
- Temperatura pracy (w obudowie): –25°C do +40°C
- Temperatura przechowywania: –40°C do +80°C
- Wymiary (S × W × G): 45 × 68 × 75 mm
- Masa: 0,296 kg
- Zgodność / certyfikaty: CE, RoHS
