Opis produktu

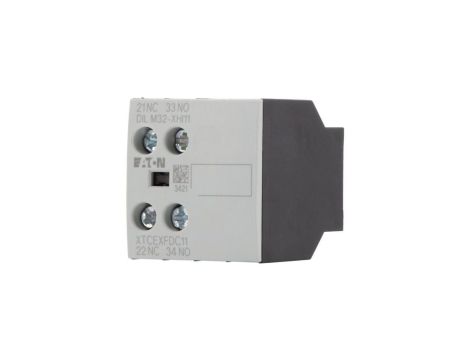

Moduł styków pomocniczych Eaton z serii Moeller® DILM to akcesorium rozszerzające stycznik o dodatkowe tory stykowe do realizacji funkcji sygnalizacji i sterowania w obwodach pomocniczych.
Stosuje się go do styczników mocy serii DILM (m.in. DILM7-10 do DILM38-10), aby przekazywać informację o stanie stycznika do układów automatyki, zabezpieczeń lub systemów nadzoru.
Dane techniczne
- Producent: Eaton
- Seria / typ: Eaton Moeller® DILM – moduł styków pomocniczych
- Symbol produktu: DILM32-XHI11
- Numer katalogowy: 277376
- Wykonanie: moduł styków pomocniczych do montażu przedniego (model: montaż od góry)
- Liczba biegunów / styków: 2 (1 NO + 1 NC)
- Cechy: blokowane styki przeciwstawne (IEC 60947-5-1, załącznik L)
- Rodzaj połączenia: zaciski śrubowe
- Prąd roboczy Ie: 6 A (AC-15, 230 V), 4 A (AC-15, 400 V), 2,5 A (DC-13, 24 V)
- Napięcie robocze Ue: do 500 V AC
- Napięcie izolacji Ui: 690 V
- Zabezpieczenie przeciwzwarciowe: maks. 10 A gG/gL (bez sklejenia styków)
- Trwałość elektryczna: 1 300 000 operacji (AC-15, 230 V, 3 A)
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Napięcie udarowe Uimp: 6 kV
- Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
- Temperatura przechowywania: –40°C do +80°C
- Wymiary (S × W × G): 36 × 38 × 45 mm
- Masa: 0,048 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, VDE
