Opis produktu

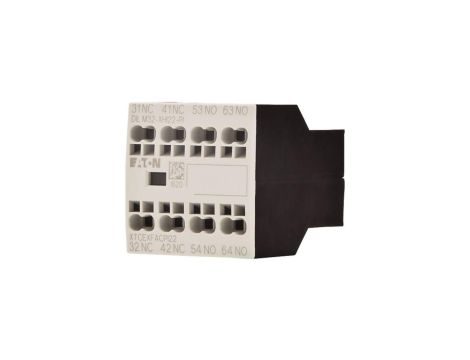

Moduł styków pomocniczych Eaton z serii Moeller® DILM to przedni blok styków, który rozbudowuje stycznik o dodatkowe tory pomocnicze do realizacji funkcji sterowania i sygnalizacji.
Stosuje się go ze stycznikami mocy serii DILM (np. DILM7-10 do DILM38-10) w układach automatyki, aby przekazywać informację o stanie stycznika do obwodów sterowniczych i nadzorczych.
Dane techniczne
- Producent: Eaton
- Seria / typ: Eaton Moeller® DILM – moduł styków pomocniczych
- Symbol produktu: DILM32-XHI22-PI
- Numer katalogowy: 199311
- Wykonanie: moduł styków pomocniczych do montażu przedniego (montaż górny, na zatrzask)
- Liczba biegunów / styków: 4 (2 NO + 2 NC)
- Cechy: blokowane styki przeciwstawne (IEC 60947-5-1, załącznik L); możliwość pracy jako styki lustrzane (IEC/EN 60947-4-1, załącznik F)
- Rodzaj połączenia: zaciski wtykowe Push-in
- Prąd roboczy Ie: 4 A (AC-15 do 415 V), 1,5 A (AC-15, 500 V), 2,5 A (DC-13, 24 V)
- Napięcie robocze Ue: do 500 V AC
- Napięcie izolacji Ui: 690 V
- Zabezpieczenie przeciwzwarciowe: maks. 10 A gG/gL (bez sklejenia styków)
- Trwałość: elektryczna do 1 300 000 operacji; mechaniczna do 10 000 000 operacji
- Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
- Napięcie udarowe Uimp: 6 kV
- Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
- Temperatura przechowywania: –40°C do +80°C
- Wymiary (S × W × G): 36 × 38 × 54 mm
- Masa: 0,05 kg
- Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, VDE
