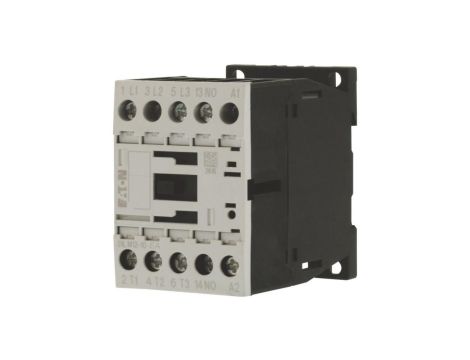

Opis produktu
Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Dane techniczne:
- Producent: Eaton
- Symbol: DILM12-10-EA(230V50HZ,240V60HZ)
- Numer katalogowy: 190033
- Typ produktu: Stycznik
- Seria: Eaton Moeller® DILM
- Liczba pól: 3
- Rodzaj połączenia: zaciski śrubowe
- Rodzaj napięcia: AC (prąd zmienny)
- Typ cewki: cewka AC 50/60 Hz
- Znamionowe napięcie cewki [V]: 230 V AC (50 Hz) / 240 V AC (60 Hz)
- Współczynnik czasu pracy: 100%
- Znamionowy prąd roboczy Ie wg IEC (AC-1) [A]: 22 A
- Znamionowy prąd roboczy Ie wg IEC (AC-3) [A]: 12 A
- Znamionowa moc robocza wg IEC (AC-3) 400 V [kW]: 5,5 kW
- Napięcie znamionowe izolacji Ui (IEC/EN): 690 V
- Rodzaj wbudowanych zestyków pomocniczych: 1 NO
- Znamionowa zdolność zwarciowa (SCCR, UL/CSA): 5 kA (maks. 45 A, bezpiecznik/wyłącznik); do 100 kA przy odpowiednich zabezpieczeniach (480/600 V)
- Kategoria przepięciowa: III
- Stopień zanieczyszczenia: 3
- Temperatura pracy: –25°C do +60°C
- Temperatura pracy (w obudowie): –25°C do +40°C
- Temperatura przechowywania: –40°C do +80°C
- Wymiary (S × W × G): 45 × 68 × 75 mm
- Masa: 0,24 kg
- Zgodność / certyfikaty: CE, RoHS
