Opis produktu

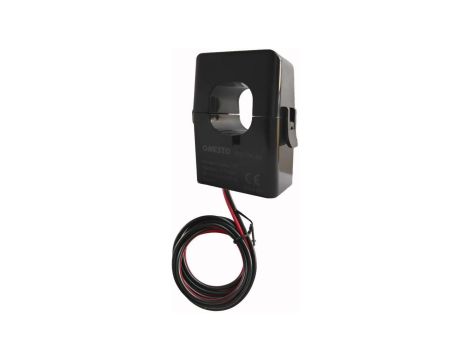

Przekładnik prądowy z otwieranym rdzeniem 200/5A 2,5VA kl. 0,5 fi:35mm
ONESTO OSCTK-35
Przekładnik prądowy z otwieranym rdzeniem ONESTO OSCTK-35 służy do proporcjonalnego przetwarzania dużych prądów na niższe wartości pomiarowe, dostosowane do zakresów urządzeń kontrolno-pomiarowych w sieciach do 0,72 kV.
Dzięki kompaktowej budowie, klamrowej konstrukcji otwierania bez konieczności demontażu szyny oraz udoskonalonemu rdzeniowi o niskich stratach zapewnia łatwy montaż, wysoką precyzję i stabilność pomiarów, a w komplecie znajduje się przewód przyłączeniowy.
Przekładnik znajduje zastosowanie w rozdzielnicach, układach pomiaru energii i systemach monitoringu prądu w instalacjach niskiego napięcia, spełniając wymagania norm IEC/EN60044-1 oraz kategorii ochrony CAT III.
Dane techniczne:
- Producent: ONESTO
- Typ: przekładnik prądowy z otwieranym rdzeniem
- Model: OSCTK-35
- Napięcie operacyjne: ≤0.72kV
- Znamionowe wejście: 1~800A
- Znamionowe wyjście: 5A/1A/mA/mV
- Częstotliowość: 50Hz~60Hz
- Temperatura: -25℃~+75℃
- Wilgotność względna w temperaturze: W temperaturze 40℃＜90%
- Częstotliwość sieciowa, Napięcie wytrzymywane: 4000V/1mA/1min(50Hz)
- Kategoria ochrony: CAT III
- Przyłącze S1/S2: 2x0.51mm², L=100cm
- Rezystencja izolacji: ≥1M ohms@DC500V
- Obowiązujące normy: IEC/EN60044-1
- Przekładnia: Ip: 200A
- Przekładnia Is: 5A
- Klasa 0.5: 2,5VA
