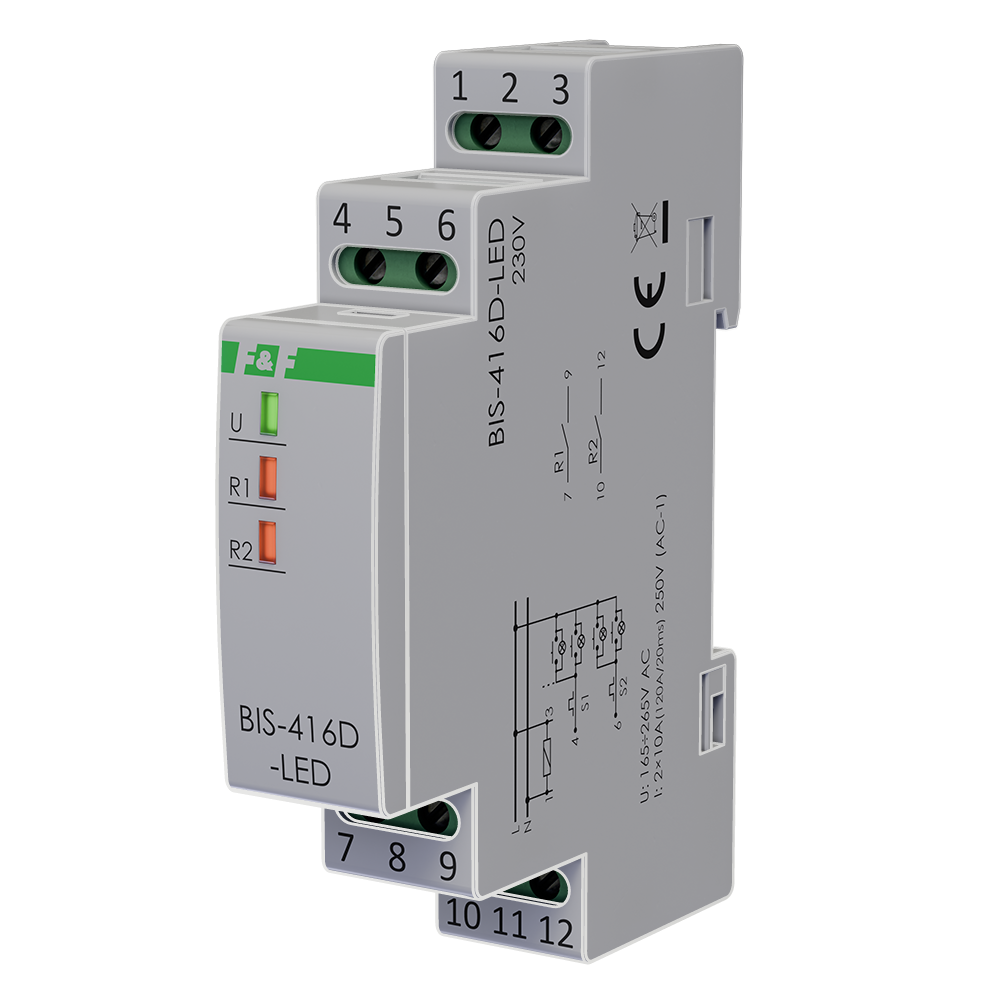

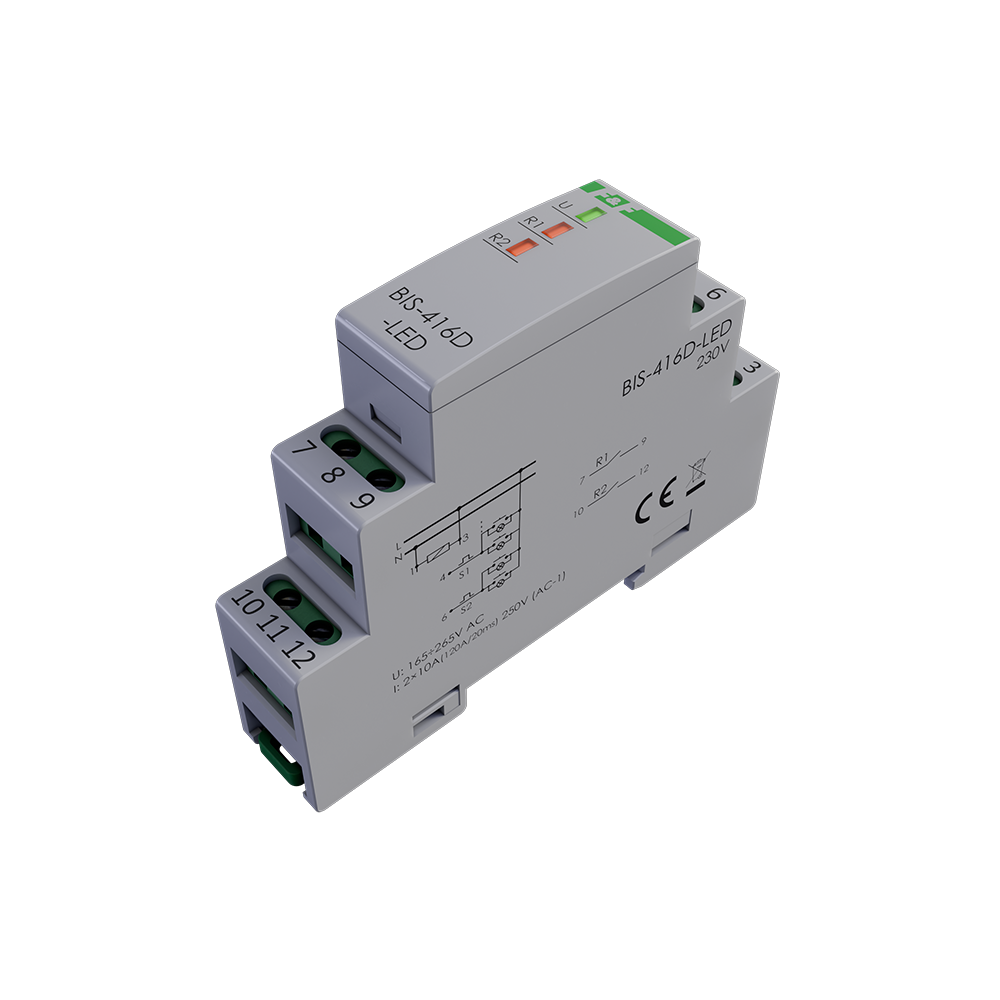

Przekaźnik bistabilny BIS-416D-LED

Zasilanie: 165÷265 V AC
Max obciążenie: 2x10 A
Montaż: na szynie 35 mm


Elektroniczny, dwukanałowy przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
Dedykowany do sterowania obciążenia LED (120A/20ms)

Podwójny przekaźnik bistabilny umożliwia niezależne sterowanie dwoma obwodami. Został zaprojektowany z myślą o sterowaniu obciążeniami LED, zapewniając obsługę impulsowego prądu do 120 A (20 ms). Urządzenie może współpracować z przyciskami podświetlanymi, co zwiększa elastyczność jego zastosowań. Montaż przekaźnika jest prosty i szybki – odbywa się na standardowej szynie DIN TH-35.

Działanie

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik posiada dwa niezależnie sterowane kanały. Sterowanie odbywa się za pomocą dwóch oddzielnych wejść sygnałowych. Impuls na wejściu S1 steruje wyjściem R1. Analogicznie działa para wejścia S2 i wyjścia R2.
Przekaźnik nie posiada "pamięci" pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Oszczędność miejsca w rozdzielni! – na szerokości 1-modułu zintegrowane są dwa kompletne przekaźniki bistabilne z wyjściami przystosowanymi do sterowania obwodów LED i z możliwością podłączenia przycisków podświetlanych.
