Opis produktu

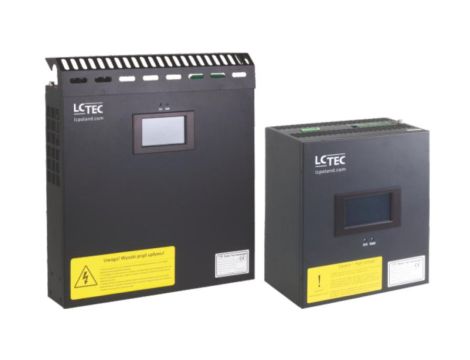

LcTec Kompensator mocy biernej 10kVAr SVG/10-0.4/4L-WL 400V 50Hz
Kompensator mocy biernej SVG to zaawansowane urządzenie służące do poprawy jakości energii elektrycznej poprzez kompensację mocy biernej indukcyjnej i pojemnościowej. Zapewnia stabilizację współczynnika mocy w instalacjach przemysłowych i komercyjnych, zmniejszając straty energii i obciążenie instalacji.
Opis działania
Kompensator mocy biernej SVG wykrywa prąd obciążenia poprzez zewnętrzne przekładniki prądowe CT, a następnie generuje prąd o przeciwnym kierunku, ale o tej samej wartości, aby zrównoważyć moc bierną w instalacji elektrycznej. Proces ten odbywa się bezstopniowo, co pozwala na optymalną kompensację zarówno mocy pojemnościowej, jak i indukcyjnej. Maksymalna moc kompensacji na jednej fazie wynosi 1/3 mocy urządzenia.
Seria SVG – cechy produktu
- Automatyczna kompensacja mocy biernej indukcyjnej i pojemnościowej
- Pełny czas reakcji: <10 ms
- Napięcie znamionowe: 400 V AC ±10%
- Zakres mocy: 10 kVAr
- Symetryzacja obciążenia
- Filtracja wyższych harmonicznych (zakres 3–13)
- Komunikacja: RS485 z protokołem MODBUS
- Wyświetlacz dotykowy HMI
- Tryby pracy: ręczny oraz harmonogram
- Montaż: naścienny
- Stopień ochrony: IP20
- Zakres temperatury pracy: -10°C do +40°C
Korzyści z zastosowania kompensatora SVG
- Obniżenie kosztów energii poprzez redukcję mocy biernej
- Zmniejszenie obciążenia sieci i przedłużenie żywotności urządzeń
- Poprawa stabilności napięcia i współczynnika mocy
- Automatyczne dostosowanie mocy kompensacyjnej w czasie rzeczywistym
- Możliwość integracji z systemami monitoringu energii
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Moc znamionowa | 10 kVAr |
| Napięcie znamionowe | 400 V AC ±10% |
| Częstotliwość | 50 Hz |
| Pełny czas reakcji | <10 ms |
| Straty mocy | <2,5% |
| Częstotliwość przełączania | 20 kHz |
| Filtracja harmonicznych | 3 – 13 |
| Komunikacja | RS485, MODBUS |
| Wyświetlacz | Dotykowy HMI |
| Montaż | Naścienny |
| Chłodzenie | Wentylatory |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10°C do +40°C |
Dostępne modele serii SVG
- SVG-5 – 5 kVAr, w zestawie 3 przekładniki prądowe
- SVG-10 – 10 kVAr
- SVG-20 – 20 kVAr
- SVG-30 – 30 kVAr
- SVG-50 – 50 kVAr
- SVG-75 – 75 kVAr
- SVG-100 – 100 kVAr
Uwaga! Wysoki prąd upływu!
- Należy upewnić się, czy urządzenie zostało prawidłowo uziemione, zanim będzie podłączone do przewodów fazowych.
- Ze względu na zastosowane w urządzeniu wysokonapięciowe kondensatory DC, przy pracach serwisowych należy odłączyć zasilanie i odczekać co najmniej 10 minut przed wykonaniem prac.
- Uwaga! Montaż i obsługa urządzenia powinna być wykonywana tylko przez osoby wykwalifikowane! Wszelkie niestandardowe czynności mogą prowadzić do uszkodzenia urządzenia lub porażenia elektrycznego.
